| Номер в госреестре | 76799-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EOF 245 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EOF 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения представляют собой однофазные электромагнитные масштабные преобразователи некаскадного типа. Имеют первичную обмотку, три основные вторичные обмотки и одну дополнительную. Обмотки изолированы бумажно-масляной изоляцией и помещены в металлический корпус, заполненный маслом. Наверху фарфоровой покрышки расположена головка из легированного алюминия с маслорасширителем и масляным затвором. Вывод X первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке. Выводы X, x1, x2, x3 и хд заземляются.

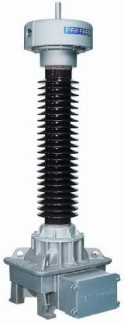

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 |
| Номинальная частота fII0M, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +45 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 2009.3831.01/1, 2009.3831.01/2, 2009.3831.01/3, 2009.3831.01/4, 2009.3831.01/5, 2009.3831.01/6) | EOF 245 | 6 шт. |
| Паспорт | EOF 245 | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
