| Номер в госреестре | 76805-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-400, РВСП-2000, РВС-2000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-400, РВСП-2000, РВС-2000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВСП-400, РВСП-2000, РВС-2000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-2000 представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем и стационарной крышей. Резервуары стальные вертикальные цилиндрические РВСП-400, РВСП-2000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВСП-400 с заводским номером 2, РВСП-2000 с заводским номером 10112017, РВС-2000 с заводским номером 959 расположены на территории АО "ННК-Амурнефтепродукт", резервуарный парк, Белогорская нефтебаза, 676500, г. Белогорск, ул. Матросская, 62.

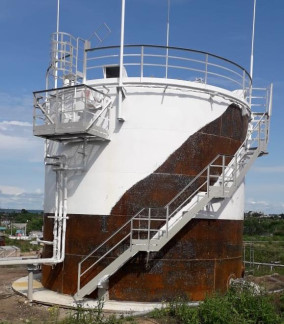

Общий вид резервуаров стальных вертикальноых цилиндрических РВСП-400, РВСП-2000, РВС-2000 представлен на рисунках 1, 2, 3.
Пломбирование резервуара стального вертикального цилиндрического РВСП-400, РВСП-2000, РВС-2000 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 400, 1000, 2000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП - 400 зав. №2 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВСП - 2000 зав. №10112017 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС - 2000 зав. №959 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;
- рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
- динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;
- нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-1000, РВСП-2000
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
