| Номер в госреестре | 76813-19 |
| Наименование СИ | Система измерения характеристик оптического волокна многофункциональная |
| Обозначение типа СИ | OFM 1701 |
| Изготовитель | "Shanghai Electric Cable Research Institute", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения характеристик оптического волокна OFM 1701 многофункциональная (далее - система) предназначена для определения спектрального ослабления (СО) оптического излучения при прохождении по одномодовому оптическому волокну (ОВ) и компонентам на основе ОВ (циркуляторы, ответвители, усилители и т.п.), в том числе для волоконно-оптических систем передачи (ВОСП).
Принцип действия системы основан на измерении СО оптического излучения методом обрыва. Суть метода обрыва заключается в измерении уровней мощности в двух точках волокна без изменения условий ввода излучения. Согласно методу сначала осуществляют измерение мощности на выходе ОВ, далее обрезают ОВ недалеко от входного разъема системы (например, 2 м от входного разъема), подключают и повторно осуществляют измерение. Целью измерений является построение функции ослабления оптического излучения от длины волны.
Система состоит из оптического блока, включающего оптические компоненты, и блока управления, содержащего компьютер управления, видеоподсистему и схему обработки сигналов.
Оптический блок системы выполняет функции подачи оптического излучения в ОВ и извлечения выходного оптического излучения из ОВ, а также преобразование оптического излучения в электрические сигналы. Он также обеспечивает создание видеоизображений с целью отображения торцов ОВ на мониторе.
Блок управления системы используется с целью задания условий измерений СО оптического излучения, а также для записи, вычислений и отображения результатов измерений.
Конструктивно система представляет собой стационарный прибор в прямоугольном металлическом корпусе. Для ограничения доступа внутрь корпуса произведено его пломбирование.

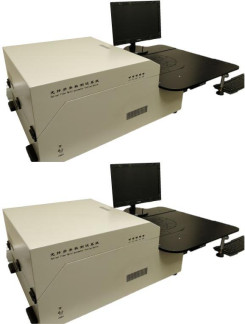

Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место
нанесения
маркировки
Программное обеспечение (далее - ПО), входящее в состав системы, выполняет функции задания условий измерений и отображения информации в цифровом виде.
ПО системы находится на персональном компьютере (ПК) с операционной системой Microsoft Windows, подключаемом к системе через интерфейс USB с помощью соответствующего кабеля. ПО обеспечивает автоматический компьютерный контроль всех функций через меню пользователя
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OFM 1701 Optical Multi-params Testing System |
| Номер версии (идентификационный номер) ПО, не ниже | 4.0.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений спектрального ослабления, дБ | от 0,11 до 30 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03,4, где А - измеряемое ослабление, дБ |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки длины волны, нм | от 1100 до 1650 |
| Тип подключаемого оптического волокна | Оптические волокна стандарта G.652 и совместимые с ним |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более: | |
| - высота | 650 |
| - ширина | 800 |
| - длина | 1300 |
| Масса, кг, не более | 76 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса системы.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения оптического волокна OFM 1701 многофункциональная | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Фиксаторы оптического волокна | - | 4 шт. |
| Скалыватель оптического волокна | - | 1 шт. |
| Стриппер для снятия покрытия оптического волокна | - | 1 шт. |
| Компакт диск с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 025.Ф3-19 | 1 экз. |
осуществляется по документу МП 025.Ф3-19 «ГСИ. Система измерения характеристик оптического волокна OFM 1701 многофункциональная. Методика поверки», утверждённому ФГУП «ВНИИОФИ» 16 мая 2019 г.
Основные средства поверки:
Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне воспроизведения от 400 до 3400 нм по ГОСТ 8.585-2013.
Рабочий эталон единиц средней мощности оптического излучения и ослабления оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на боковую панель системы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Техническая документация фирмы «Shanghai Electric Cable Research Institute»
