| Номер в госреестре | 76819-19 |
| Наименование СИ | Солемеры |
| Обозначение типа СИ | СПИ03, СПИ04 |
| Изготовитель | ЗАО "Аналитприбор-Мек", Армения, г.Гюмри |
| Год регистрации | 2019 |
| Срок свидетельства | 05.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Солемеры «СПИ03, СПИ04» (далее солемеры) предназначены для непрерывного измерения массовой концентрации солей (солесодержания) в пересчете на хлорид натрия в водных растворах.
Работа солемера основана на кондуктометрическом методе анализа. Принцип действия солемера состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанной с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью измерительного преобразователя сопротивление чувствительного элемента датчика преобразуется в электрический сигнал постоянного тока, который подается на вход универсального вольтметра.
Солемеры состоят из измерительных преобразователей ПИН03, ПИН04 и датчиков солености водных растворов проточного типа (ДСВ 20 - ДСВ 23) или погружного типа (ДСВ 24 - ДСВ 27).
Преобразователи измерительные ПИН03, ПИН04 имеют кассетную конструкцию. Кассета состоит из лицевой и задней панели и двух боковых пластин. Кассета в сборе помещена в корпус. Материал корпуса - алюминиевый сплав.
Измерительные преобразователи обеспечивают выдачу на вход вольтметра аналоговых выходных сигналов: ПИН03 - от 0 до 1 В, ПИН04 - от 0 до 10 В.
Датчики представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при плюс 20°С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40°С или от плюс 20 до плюс 100°С (по выбору заказчика).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиков ДСВ 20 и ДСВ 21 выполнены из стали 08Х18Н10Т, а ДСВ 22 и ДСВ 23 - из сплава ЗМ и имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Датчики погружные (ДСВ 24 - ДСВ 27), предназначенные для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 100 мм, изготавливают из сплавов 3М и 7М или стали 08Х18Н10Т.
ДСВ 24 и ДСВ 25 имеют 5 исполнений (от 00 до 04), а ДСВ 26 и ДСВ 27 имеют 6 исполнений (от 00 до 05), отличающиеся друг от друга только конструктивно.

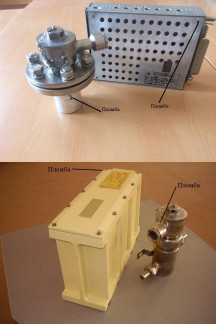

Общий вид солемеров СПИ03, СПИ04 приведен на рисунке 1.
Рисунок 1 - Общий вид солемеров «СПИ03, СПИ04»
отсутствует.
Метрологические характеристики приведены в таблицах 1 и 2. Основные технические характеристики приведены в табл. 3, масса и габаритные размеры элементов солемеров - в табл. 4.
Таблица 1 - Метрологические характеристики солемеров
| Тип | Значение | Диапазон измерений |
| датчика | постоянной датчика ДСВ (К, м-1) | солесодержания (С, мг/дм3) |
| 20 и 24 | 0,2 | от 1 до 10 от 4 до 40 |
| 21 и 25 | 2 | от 2 до 20 от 4 до 40 |
| 22 и 26 | 20 | от 10 до 100 от 40 до 400 |
| 23 и 27 | 200 | от 100 до 1000 от 400 до 4000 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной погрешности измерений соле-содержания, % от верхнего предела диапазона измерений | ±6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений солесодержания, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10°С от +20°С, % от верхнего предела диапазона измерений | ±0,5 |
Таблица 3 - Основные технические характеристики солемеров
| Наименование характеристики | Значение |
| Параметры контролируемой воды: - температура, °С - давление, МПа, не более | от +2 до +100 10 |
| Потребляемая мощность, Вт, не более | 15 |
| Срок безотказной работы солемера, ч, не менее | 5000 |
| Средний срок службы солемера, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре +25°С, % - атмосферное давление, кПа - вибрация частотой, Г ц | от 0 до +50 от 20 до 100 от 80 до 120 от 5 до 60 |
Таблица 4 - Масса и габаритные размеры элементов солемеров
| Наименование элемента | Масса, кг, не более | Габаритные размеры, мм, не более | ||
| высота | ширина | длина | ||
| Преобразователи: - ПИН03; ПИН04 | 4,5 | 320 | 245 | 65,5 |
| Датчики ДСВ | 15 | 375 | 115 | 180 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики.
Комплект поставки солемеров «СПИ03, СПИ04» приведен в таблице 5.
Таблица 5 - Комплект поставки солемеров
| Наименование | Обозначение | Количество, штук |
| Преобразователь измерительный ПИН Комплект ЗИП в том числе: - ключ гаечный торцевой - съемник - панель -элемент | АЖУ6.395.000 АЖУ6.894.004 АЖУ6.122.255 1Е5.121.278 | 1 1 1 1 1 |
| Датчик ДСВ* Комплект ЗИП в том числе: - термокомпенсатор - съемник - прокладка - прокладка - ключ паспорт Руководство по эксплуатации Паспорт Методика поверки | АЖУ5.865.005 АЖУ8.896.000 АЖУ7.840.003 АЖУ7.840.006 2Б8.675.031 2.840.031 РЭ АЖУ2.840.031 ПС АЖУ2.840.031МИ | 1 1 1 1 1 1 1 1 1 |
| * Тип датчика согласовывается с заказчиком | ||
осуществляется по документу АЖУ2.840.031 МИ «Солемеры «СПИ03, СПИ04». Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии» Республики Армения 01.08.2019 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
- натрий хлористый, «х.ч.» ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке и (или) паспорт в виде наклейки
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.18 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ Р 8.722-2010 ГСИ. «Анализаторы жидкости кондуктометрические». Методика поверки
ТУ25-04-2371-74 «Солемеры «СПИ03, СПИ04» Технические условия»
