| Номер в госреестре | 76822-19 |
| Наименование СИ | Весы автоматического действия |
| Обозначение типа СИ | EWK |
| Изготовитель | "Minebea Intec Aachen GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автоматического действия EWK (далее - весы) предназначены для взвешивания и следования предварительно заданной программе разделения фасованной продукции различной массы на две и более подгруппы в зависимости от разности между их массой и номинальным установленным значением.
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы представляют собой два модуля, устанавливаемых на металлическую раму и соединенных системой обмена данных - взвешивающий модуль, включающий в себя грузоприемное и грузопередающее устройства, весоизимерительный датчик, аналого-цифровой преобразователь и компьютерный терминал, предназначенный для управления весами и индикации результатов взвешивания.
Грузоприемное и грузопередающее устройства выполнены в виде конвейеров.
Взвешивающий модуль оборудован системой распознавания единиц подаваемого фасованного товара, пневматическим выталкивателем для сортировки взвешенного груза в зависимости от отклонения их массы от установленных значений.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 54796-2011):
- полуавтоматическим устройством установки нуля (3.2.10.10);
- автоматическим устройством установки нуля (3.2.10.11);
- устройством выборки массы тары (3.2.10.14);
- устройством предварительного задания массы тары (3.2.10.17);
Весы оснащаются следующими интерфейсами: RS232, RS422, аналоговый выход (от 0 до 20 мA), Profibus-DP, digital E|A, Ethernet TCP|IP, Modbus TCP.
Весы автоматического действия EWK выпускаются в нескольких модификациях, отличающихся метрологическими и техническими характеристиками.
Обозначение модели весов складывается из следующих позиций:
X1 X2 WS X3 X4, где
X1 - тип компьютерного терминала: EWK30, Synus, Flexus;
X2 - размер дисплея компьютерного терминала в дюймах: 10, 15;
WS - система весов (weighting system);
X3 -количество параллельно установленных взвешивающих модулей, маркировка отсутствует когда используется 1 модуль;
X4 - модель взвешивающего модуля: 1 kg WZG, 2 kg WZG, 5 kg WZG, 7 kg WZG, 10 kg WZG, 20 kg WZG, 30 kg WZB, 60 kg WZB, WZED-05, WZED-1, WZED-2, WZED-5, WZED-7, WZED-10, WZED-20, WZED-30, WZED-60; цифра обозначает максимальную нагрузку в килограммах.
Например,
“Synus 15 WS 5 kg WZG“ - тип компьютерного терминала Synus, размер дисплея компьютерного терминала 15 дюймов, максимальная нагрузка взвешивающего модуля 5 кг, модель весоизимерительного датчика WZG.

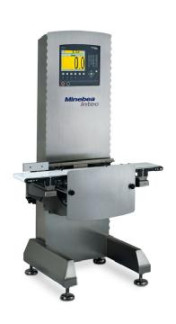

Рисунок 1а - Весы с компьютерным терминалом EWK30
Общий вид весов представлен на рисунках 1а-1в.
Рисунок 1б - Весы с компьютерным терминалом SYNUS
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
Идентификационные маркировки и защитные пломбы.
Маркировка весов реализована с использованием маркировочной таблички, расположенной на корпусе весов.
Маркировочная табличка содержит следующую информацию:
- наименование предприятия-изготовителя;
- обозначение типа весов;
- обозначение модели весов;
- серийный номер весов по системе нумерации предприятия-изготовителя;
- максимальная скорость взвешивания;
- параметры источника питания: напряжение, частота;
- рабочее давление пневматической системы (в случае применения);
- диапазон рабочей температуры отличный от стандартного.
Маркировка, показываемая в виде кода:
- знак утверждения типа;
- обозначения класса точности: XIII (1);
- поверочное деление: е=;
- действительная цена деления шкалы: d=;
- максимальная нагрузка: Мах;
- минимальная нагрузка: Min;
- максимальная масса компенсации тары: Т= +;
- максимальная масса выборки тары: Т= —
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Номер версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции: передача и обработка сигнала с весоизмерительного датчика и последующий пересчет его в единицы массы, хранение данных юстировки) и компьютерного терминала (метрологически значимые функции - вывод данных на дисплей и передача на периферийные устройства).
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для ПО | |
| взвешивающего модуля | компьютерного терминала | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО | не ниже BAC 30.00 | не ниже ХХХХ.100V512R4.000 |
| Цифровой идентификатор | - | - |
| Примечание ХХХХ, принятое в таблице - обозначение наименования компьютерного терминала: EWK30, Synus, Flexus | ||
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модели взвешивающего модуля | ||||||||
| WZED-05 | 1kg WZG, WZED-1 | 2kgWZG, WZED-2 | 5kg WZG, WZED-5 | 7kg WZG, WZED-7 | 10kg WZG, WZED-10 | 20kg WZG, WZED-20 | 30kg WZB, WZED-30 | 60kg WZB, WZED-60 | |
| Класс точности по ГОСТ Р 54796-2011 | XIII (1) и/или Y (a) | ||||||||
| Максимальная нагрузка (Max), г | 500 | 1000 | 2000 | 5000 | 7000 | 10000 | 20000 | 30000 | 60000 |
| Минимальная нагрузка (Min), г | 2 | 2 | 4 | 20 | 20 | 20 | 40 | 100 | 200 |
| Действительная цена деления (d), г | 0,1 | 0,1 | 0,2 | 1 | 1 | 1 | 2 | 5 | 10 |
| Поверочное деление (e), г | 0,1 | 0,1 | 0,2 | 1 | 1 | 1 | 2 | 5 | 10 |
| Число поверочных делений (n) | 5000 | 10000 | 10000 | 5000 | 7000 | 10000 | 10000 | 6000 | 6000 |
| Пределы допускаемой средней погрешности при автоматическом режиме работы при первичной поверке (в эксплуатации), г, для нагрузок, выраженных в поверочных делениях: от 0 до 500 е включ. св. 500 е до 2000 е включ. св. 2000 е до Max | ± 0,5 е (± 1 е) ± 1,0 е (± 2 е) ± 1,5 е (± 3 е) | ||||||||
| Предел допускаемого стандартного отклонения погрешности (в % или г) при автоматическом режиме работы при первичной поверке (в эксплуатации), для нагрузок: менее 50 г от 50 до 100 г включ. св. 100 до 200 г включ. св. 200 до 300 г включ. св. 300 до 500 г включ. св. 500 до 1000 г включ. св. 1000 г до 10000 г включ. св. 10000 г до 15000 г включ. св. 15000 г до Max | 0,48 % (0,6 %) 0,24 г (0,3 г) 0,24 % (0,3 %) 0,48 г (0,6 г) 0,16 % (0,2 %) 0,8 г (1,0 г) 0,08 % (0,1 %) 8 г (10 г) 0,053 % (0,067 %) | ||||||||
| Наименование характеристики | Значение для модели взвешивающего модуля | ||||||||
| WZED-05 | 1kg WZG, WZED-1 | 2kgWZG, WZED-2 | 5kg WZG, WZED-5 | 7kg WZG, WZED-7 | 10kg WZG, WZED-10 | 20kg WZG, WZED-20 | 30kg WZB, WZED-30 | 60kg WZB, WZED-60 | |
| Пределы допускаемой погрешности при автоматическом режиме работы при первичной поверке (в эксплуатации), для нагрузок, выраженных в поверочных делениях: от 0 до 500 е включ. св 500 е до 2000 е включ. св. 2000 е до Max | ± 1,0 е (± 1,5 е) ± 1,5 е (± 2,5 е) ± 2,0 е (± 3,5 е) | ||||||||
| Пределы допускаемой погрешности при неавтоматическом режиме работы при первичной поверке (в эксплуатации), для нагрузок, выраженных в поверочных делениях: от 0 до 500 е включ. св 500 е до 2000 е включ. св. 2000 е до Max | ± 0,5 е (± 1 е) ± 1,0 е (± 2 е) ± 1,5 е (± 3 е) | ||||||||
| Диапазон выборки массы тары (Т-) | 80 % Мах | ||||||||
Таблица 3 - Основные технические характеристики
| Значение для модели взвешивающего модуля | |||||||||
| Наименование характеристики | WZED-05 | 1kg WZG, WZED-1 | 2kgWZG, WZED-2 | 5kg WZG, WZED-5 | 7kg WZG, WZED-7 | 10kg WZG, WZED-10 | 20kg WZG, WZED-20 | 30kg WZB, WZED-30 | 60kg WZB, WZED-60 |
| Скорость взвешивания (максимальная), шт./мин | 600 | 600 | 550 | 450 | 450 | 150 | 150 | 100 | 80 |
| Габаритные размеры грузоприемного | |||||||||
| устройства, мм, не более | 530 | 530 | 630 | 660 | 660 | 660 | 660 | 1300 | 1300 |
| длина | 200 | 200 | 300 | 400 | 400 | 400 | 400 | 700 | 700 |
| ширина | |||||||||
| Наименование характеристики | Значение для всех моделей весов |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Габаритные размеры весов, мм, не более | |
| - длина | 2500 |
| - ширина | 1600 |
| - высота | 2000 |
| Масса весов, кг, не более | 1000 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочной табличке методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Взвешивающий модуль | - | 1 шт. |
| Компьютерный терминал | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 76-241-2019 | 1 экз. |
осуществляется по документу МП 76-241-2019 «ГСИ. Весы автоматического действия EWK. Методика поверки», утвержденному ФГУП «УНИИМ» 28 августа 2019 г.
Основные средства поверки:
Рабочие эталоны единицы массы 3-го, 4-го разряда по приказу Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Весы неавтоматического действия, обеспечивающие измерение испытательной нагрузки, с погрешностью, не превышающей 1/3 предела допускаемой погрешности поверяемых весов.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель модуля терминала в соответствии с рисунками 1а-1в.
Приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
Техническая документация фирмы «Minebea Intec Aachen GmbH & Co. KG», Германия
