| Номер в госреестре | 76823-19 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | 22ADP |
| Изготовитель | "BELIMO Automation AG", Швейцария; Завод-изготовитель "Thermokon Sensortechnik GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления 22АОР (далее - датчики) предназначены для непрерывных измерений и преобразования разности давлений газообразных неагрессивных сред в унифицированный аналоговый выходной сигнал в виде электрического тока или напряжения или цифровой сигнал.
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента используется мембрана, на которую нанесены пьезорезистивные элементы, соединенные в мостовую схему. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезестивных элементов и дисбалансу мостовой схемы. При этом возникает электрический сигнал пропорциональный давлению, который поступает в блок преобразования для усиления, температурной компенсации и преобразования в нормированный электрический выходной сигнал в виде постоянного тока или напряжения, или цифровой сигнал.
Датчик выполнен в едином корпусе, где расположен чувствительный элемент и электронный блок преобразования. Давление подается через штуцеры в измерительные камеры датчика.
Датчики 22ADP имеют 6 модификаций, отличающихся диапазоном измерений, исполнением и видом выходного сигнала в виде постоянного тока, напряжения, а также цифрового сигнала.
Обозначение исполнения датчиков имеет следующую структуру:
22ADP - 1 2 3 4
1 Датчик разности давлений_
2 Вид выходного сигнала:
5 - Modbus, от 0 до 5 (10) В _8 - от 4 до 20 мА, от 0 до 5 (10) В
3 Диапазон измерений давления:
Q - от -150 до 250 Па 4 - от -100 до 2500 Па _6 - от 0 до 7000 Па_
4 Исполнение:
L - LCD дисплей А - автообнуление _В - LCD дисплей и автообнуление
Перечень допустимых исполнений: 22ADP-154; 22ADP-154L; 22ADP-156; 22ADP-156L; 22ADP-15Q; 22ADP-15QA; 22ADP-15QB; 22ADP-15QL; 22ADP-184; 22ADP-184A; 22ADP-184B; 22ADP-184L; 22ADP-186; 22ADP-186A; 22ADP-186B; 22ADP-186L; 22ADP-18Q; 22ADP-18QA; 22ADP-18QB; 22ADP-18QL.
Датчики выпускаются под торговой маркой BELIMO.
Фотографии общего вида датчиков 22АDP представлены на рисунках 1, 2.

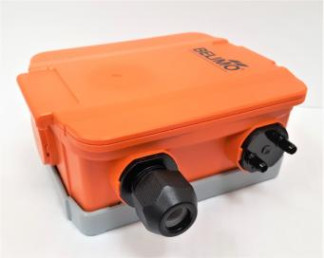

Рисунок 1 - Общий вид датчиков 22ADP Рисунок 2 - Общий вид датчиков 22ADP
без дисплея с дисплеем
Пломбирование датчиков не предусмотрено.
Встроенное программное обеспечение (ПО) датчиков выполняет следующие функции:
- преобразование выходного сигнала мембранного блока, соответствующего измеряемому давлению, в унифицированный выходной сигнал: постоянного тока или напряжения или в выходной цифровой сигнал, передаваемый по интерфейсу RS-485 в контроллер верхнего уровня;
- автоматическая компенсация нелинейности и температурной погрешности датчиков;
- проведение самодиагностики датчика.
ПО устанавливается на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | 22ADP |
| Идентификационное наименование ПО | Instrument Software |
| Номер версии (идентификационный номер) ПО | не ниже 2.31.0 |
| Цифровой идентификатор ПО | - |
Данные ПО можно увидеть на дисплее при включении датчика.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Защита от непреднамеренных и преднамеренных изменений обеспечивается:
- заливкой компаундом платы микроконтроллера, предотвращающей доступ к элементам, используемым при программировании микроконтроллера блока электронного преобразования;
- отсутствием возможности воздействия на программное обеспечение преобразователя, связанное с его метрологическими характеристиками и функционированием, со стороны внешнего контроллера верхнего уровня по интерфейсу RS-485 (любая технологическая программа потребителя, инсталлированная в контроллер верхнего уровня, допускает только считывание транслируемой информации).
| Наименование характеристики | Значение | ||
| 22ADP-184 22ADP-154 | 22ADP-186 22ADP-156 | 22ADP-18Q 22ADP-15Q | |
| Диапазоны измерений разности давлений, кПа1): | от 0 до 2,5; от 0 до 2,0; от 0 до 1,5; от 0 до 1,0; от 0 до 0,5; от 0 до 0,25; от -0,1 до 0,1 | от 0 до 7,0; от 0 до 5,0; от 0 до 4,0; от 0 до 3,0; от 0 до 2,5; от 0 до 2,0; от 0 до 1,5; от 0 до 1,0 | от 0 до 0,25; от 0 до 0,10; от 0 до 0,05; от 0 до,025; от -0,025 до 0,025; от -0,05 до 0,05; от -0,1 до 0,1; от -0,15 до 0,15; |
| Максимальное статическое (рабочее) давление для датчиков разности давлений, кПа | 40 | ||
| Пределы допускаемой основной абсолютной погрешности, Дэ, Па | ±52) ±103) | ±104) ±255) | ±1 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С | 0,02 | ||
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием изменения статического давления, % / 1кПа | ±0,13 | ||
| Вариация выходного сигнала, % диапазона измерений | ±1,25 | ||
| Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +50 до 80 от 84 до 106,7 | ||
| Выходные сигналы: - аналоговый, в виде электрического тока, мА - аналоговый, в виде электрического напряжения, В - цифровой | от 4 до 20 от 0 до 5; от 0 до 10 дисплей | ||
| Напряжение питания постоянного тока, В: | 24 | ||
| Диапазон напряжений питания постоянного тока, В | от 15 до 24 | ||
| Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального в диапазоне от 15 до 24 В, 8, % / 1 В | ±0,4 | ||
| Наименование характеристики | Значение |
| 22АDP-184 22^DP-186 22АDP-18Q 22АDP-154 22^DP-156 22АDP-15Q | |
| Габаритные размеры (высотахширинахдлина), мм, не более | 136x104x58 |
| Масса, кг, не более | 0,15 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 70080 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 |
| Примечания: 1) Допускается настройка датчика на любой диапазон измерений, указанный для данной модели. 2) Для диапазонов измерений с верхними пределами измерений менее 0,5 кПа вкл. 3) Для диапазонов измерений с верхними пределами измерений св. 0,5 кПа. 4) Для диапазонов измерений с верхними пределами измерений менее 2,0 кПа вкл. 5) Для диапазонов измерений с верхними пределами измерений св. 2,0 кПа. | |
наносится на титульный лист паспорта типографским способом.
Комплектность преобразователей представлена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик давления | 22ADP | 1 шт. | Модель в соответствии с заказом |
| Паспорт | - | 1 экз | |
| Комплект монтажных частей. | - | 1 комплект | В соответствии с заказом |
| Методика поверки | 202-027-2018 | 1 экз. |
осуществляется по документу МП 202-027-2018 «Датчики давления 22АDP. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.08.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Рабочие эталоны 1-го разряда по ГОСТ 8.187-76 - микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Калибраторы давления СРН6000, СРН6200-81/-Б2, СРН6210-81/-82, СРН6300-81/-Б2, CPH6400, CPH65I0-S1/-S2, CPH6600 (Регистрационный № 52030-12)
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Задатчики избыточного давления Воздух-1600 (Регистрационный № 10610-00); Манометры цифровые МТ (Регистрационный № 18413-02)
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па Техническая документация фирмы-изготовителя
