| Номер в госреестре | 76827-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-2000 предназначены для измерений объема, а также для приема, отпуска и хранения светлых и темных нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-2000 основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Резервуары вертикальные стальные цилиндрические РВС-2000 представляют собой наземные металлические сосуды цилиндрической формы со стационарной кровлей, состоящие из 8 поясов, оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом поясе резервуара.
Резервуары вертикальные стальные цилиндрические РВС-2000 выпущены в одной модификации, с заводскими №№ 5, 6, 7, 9, 10.

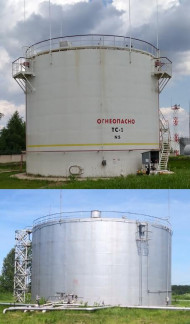

Общий вид резервуаров вертикальных стальных цилиндрических РВС-2000 представлен на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара при температуре 20 °С, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Количество поясов резервуара, шт. | 8 |
| Габаритные размеры, мм, не более - диаметр основания - высота | 15180 12021 |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 |
наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-2000 | 5 шт. |
| Технический паспорт резервуара | - | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой УТ-93П/1 (регистрационный номер в Федеральном информационном фонде 18374-10);
- теодолит оптический с ценой деления микроскопа 2" по ГОСТ 10529-96;
- штангенциркули с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-2000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
