| Номер в госреестре | 76830-19 |
| Наименование СИ | Установки аэродинамические измерительные |
| Обозначение типа СИ | ЭМС 0,1/60-450 |
| Изготовитель | Общество с ограниченной ответственностью «Глобал Строй»(ООО «Глобал Строй»), Московская обл., г. Жуковский |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки аэродинамические измерительные ЭМС 0,1/60-450 (далее - установки) предназначены для измерений скорости воздушного потока при исследованиях, поверках и калибровках анемометров, приемников давления и других средств измерений скорости и направления воздушного потока.
Принцип действия установок основан на создании равномерного воздушного потока, сформированного с помощью вентилятора и элементов аэродинамического контура, и на расчете скорости воздушного потока по измеренным значениям скоростного напора с учетом плотности воздуха.
Установка состоит из аэродинамического контура, выполненного по схеме прямоточной аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с частотно регулируемым электроприводом; системы измерений параметров потока на основе пневмометрического метода. Высокое качество воздушного потока обеспечивается элементами аэродинамического контура: диффузор, обеспечивающий безотрывное течение воздуха из вентилятора; форкамера с хонейкомбом для устранения вихревых неоднородностей и сеткой для создания равномерно турбулентной структуры потока; сопло с высокой степенью поджатия, обеспечивающее необходимую равномерность скорости в ядре потока; открытая рабочая часть, оборудованная устройствами для размещения испытуемых средств измерений с поворотным столом. Для создания скоростей менее 3 м/с предусмотрена установка на входе в вентилятор дросселирующей вставки. Конструкция пневмометрической системы обеспечивает независимые измерения полного давления в форкамере, статического давления на срезе сопла, их разности, а также температуры, влажности воздуха в форкамере и атмосферного давления в помещении установки. Алгоритм программного обеспечения позволяет получить оценку погрешности каждого измерения скорости для оперативного метрологического контроля.

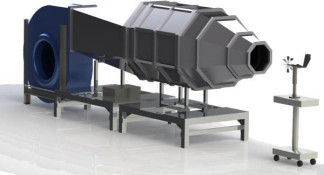

Общий вид установки приведен на рисунке 1. Пломбирование установок аэродинамических измерительных ЭМС 0,1/60-450 не предусмотрено.
Программное обеспечение предназначено для сбора и обработки информации со всех измерительных каналов, расчета скорости воздушного потока и оценки ее погрешности. При этом реализуются функции: визуализация переходных процессов для оценки готовности установки к очередному измерению; управление скоростью воздушного потока; ввод необходимых исходных данных и формирование программы испытаний; вывод протокола испытаний установленной формы с оценками фактической погрешности испытуемых средств измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FlowM |
| Номер версии (идентификационный номер) ПО | 1.0.0.1 |
| Цифровой идентификатор ПО: -CRC32 -MD5 | 6768232B BDFEE718C002E21B10AEFD99938C2011 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения скорости воздушного потока, м/с | от 0,1 до 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,01+0,01V), где V - измеренное значение скорости воздушного потока |
| Диапазон измерения направления воздушного потока, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Сечение рабочей части: восьмиугольник с диаметром | |
| вписанной окружности, мм | 450 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 38O+*0 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 37 |
| Габаритные размеры, мм, не более | |
| - высота | 2500 |
| - ширина | 2200 |
| - длина | 7500 |
| Масса, кг, не более | 1000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Срок службы, лет | 15 |
наносится на наклейку, расположенную на стенке форкамеры установки, и на титульный лист руководства по эксплуатации и формуляра методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка аэродинамическая измерительная | ЭМС 0,1/60-450 | 1 шт. |
| Ведомость эксплуатационной документации | ГСУА.402134.002 ВЭ | 1 экз. |
| Формуляр | ГСУА.402134.002 ФО | 1 экз. |
| Руководство по эксплуатации | ГСУА.402134.002 РЭ | 1 экз. |
| Методика поверки | МП 4.29.003-2019 | 1 экз. |
осуществляется по документу МП 4.29.003-2019 «ГСИ. Установка аэродинамическая измерительная ЭМС 0,1/60-450. Методика поверки», утвержденному ФГУП «ЦАГИ» 24 августа 2019 г.
Основные средства поверки:
- вторичный эталон по ГОСТ Р 8.886-2015 (Эталонный приемник воздушного давления комбинированный типа ПД-53 №61 из состава вторичного эталона единицы скорости воздушного потока «ЭМС 0,05/100» (рег. № 2.1.АОЛ.0035.2016));
- линейка металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- квадрант оптический с диапазоном измерений от 0° до 360° и погрешностью измерений ± 30".
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ГСУА.402134.002 ТУ. Установка аэродинамическая измерительная ЭМС 0,1/60-450. Технические условия
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
