| Номер в госреестре | 76833-19 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | Promass 83F |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые Promass 83F (далее - расходомеры) предназначены для измерений массового расхода и массы жидкостей в системах автоматического контроля, регулирования и управления технологическими процессами на силовых и вспомогательных установках корабельных систем.
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой жидкости.
Расходомер состоит из первичного преобразователя расхода и электронного преобразователя, смонтированных компактно в герметичном корпусе. Корпус первичного преобразователя расхода выполнен из нержавеющей стали стойкой к жидкому топливу. Присоединение корпуса к трубопроводу фланцевое.
Электронный преобразователь обрабатывает сигналы, поступающие от первичного преобразователя, и осуществляет следующие функции:
-измеряет массовый расход и массу прошедшей жидкости;
-осуществляет самодиагностику неисправностей;
-передает измерительную информацию в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

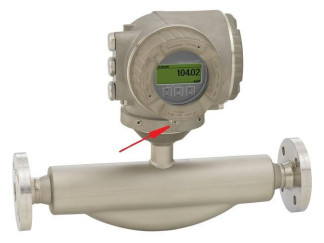

Для применения расходомера в составе узлов учета предусмотрено пломбирование корпуса электронного преобразователя. Место пломбирования от несанкционированного доступа представлено на рисунке 1.
Общий вид расходомера представлен на рисунке 1.
Расходомеры имеют встроенное ПО V14 Promass Amplifier, обеспечивающее обработку сигналов, поступающих от первичного преобразователя.
Для обслуживания, настройки, диагностики расходомера с персонального компьютера служит сервисная программа FieldCare, не являющаяся метрологически значимой. Идентификационные данные ПО, приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| Наименование ПО | V14 Promass Amplifier | Promass Communication |
| Идентификационное наименование ПО | SW-REV.AMP | SW-REVI/O |
| Номер версии (идентификационный номер) ПО * | V3.0x.xx | V3.0x.xx |
| Цифровой идентификатор ПО | - | - |
| * Обозначение «х» в записи номера версии заменяет элементы, отвечает за метрологически незначимую часть | ||
Уровень защиты ПО расходомеров массовых Promass 83F от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода жидкости, т/ч | от 24 до 800 |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости (5), %: в диапазоне расходов: 0,03Qmax <Q<0,1Qmax 0,1Qmax <Q<Qmax Qmax - максимальное значение диапазона измерений | ±1,5 ±1,0 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Условный диаметр трубопровода, мм | 150 |
| Максимальное рабочее давление, МПа | 1,6 |
| Диапазон температуры жидкости, °С | от -40 до +60 |
| Вид выходного сигнала: | |
| -цифровой сигнал; | RS-485 |
| -токовый выход, мА | от 4 до 20 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 1330; 230; 740 |
| Масса, кг, не более | 154 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С Напряжение питания постоянного тока, В | от -40 до +60 от 16 до 62 |
| Маркировка взрывозащиты | 1Ех db ia [iaGa] IIC T6 Gb X, Ex tb [iaDa] IIIC T6 Db X |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность расходомеров массовых Promass 83 F
| Наименование | Обозначение | Количество |
| Расходомер массовый Promass 83F (заводские №№ KC0C1902000, KC0C1A02000, MC140A02000, MC140902000, LC0C7E02000, LC0C7F02000, P504FF02000, P5050002000, P5050102000) | Promass 83F | 9 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 9 экз. |
| Методика поверки | МП 2550-0343-2019 | 1 экз. |
осуществляется по документу МП 2550-0343-2019 «ГСИ. Расходомеры массовые Promass 83F. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.06.2019 г. Основные средства поверки:
- устройство имитационно-поверочное FieldCheck (регистрационный номер 36934-12). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт, а также на навесную пломбу методом давления, место нанесения указано на рисунке 1.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
