| Номер в госреестре | 76834-19 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ChemLogic 1 мод. CL1 |
| Изготовитель | "DOD Technologies, Inc.", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ChemLogic 1 модели CL1 (далее по тексту - газоанализатор) предназначены для измерений концентраций 4,4'-дифенилметандиизоцианат (метилендифенилдиизоцианат, МДИ) в воздухе рабочей зоны при выполнении работ по обеспечению безопасных условий и охраны труда.
Газоанализаторы представляют собой одноблочные автоматические приборы непрерывного действия, применяются в комплекте с преобразователями первичными измерительными ленточными (бумажной индикаторной лентой ChemLogic).
Принцип действия газоанализаторов - фотоколориметрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка индикаторной ленты ChemLogic (далее по тексту- ИЛ). Изменение интенсивности отраженного светового потока в результате химической реакции между МДИ и реагентом, нанесенным на ленту, приводит к изменению величины тока, регистрируемой детектором. Величина сигнала детектора определяется количеством света, отраженного от ИЛ, а интенсивность окраски индикаторной ленты является функцией количества вещества, прореагировавшего с индикаторной рецептурой ИЛ.
В газоанализаторах предусмотрены: режим запуска процесса анализа, время холостого хода, три режима экономии ленты: режим фиксированного цикла (по умолчанию), режим одиночного считывания и непрерывный режим. В первых двух режимах приборы функционируют циклически.
Газоанализаторы снабжены устройствами сигнализации двух регулируемых порогов срабатывания сигнализации с выдачей визуального сигнала. В газоанализаторах используется плата (карта) SD для формирования банка данных.
Газоанализаторы стационарно устанавливаются в точке отбора пробы в вертикальном положении. Для линии отбора проб воздуха используются фторопластовые трубки. Для исключения возможности занижения значений концентраций МДИ максимальная длина линии ввода воздуха, содержащего МДИ, должна быть не более 15 см.
В состав газоанализатора входят:
- оптическая система, включающая источник излучения, оптические устройства, регистрирующие спектры отражения и направляющие его на детектор (фотоприемник);
- встроенный микропроцессор, осуществляющий в том числе обработку полученного детектором сигнала и расчет объемной концентрации МДИ в ppb (млрд-1), значения которой автоматически выводятся на ЖК- дисплей;
- 2 насоса (для подачи анализируемого воздуха в газоанализатор и его вывода в вытяжной шкаф).
На передней панели газоанализатора находятся оптическая система, кассеты с индикаторной лентой, клавиатура микропроцессора и дисплей.
Подача анализируемого воздуха на индикаторную ленту осуществляется через входное отверстие на нижней панели прибора.
На боковой панели расположены: клавиша включения/выключения прибора, 14-штекерный соединитель подключения к реле сигнализации, реле выдачи сигналов о неисправностях, к аналоговому выходу (4-20) мА и штуцер для выхода воздушного потока.

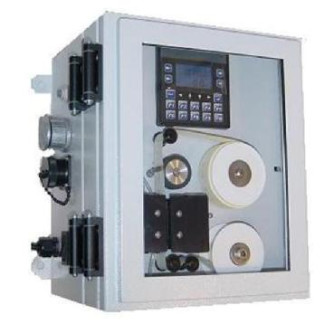

Общий вид газоанализатора и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид и схема опломбирования газоанализатора ChemLogic 1 модели CL1
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ChemLogic1 |
| Номер версии (идентификационный номер) ПО | 15.11(0715) |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон измерений, 2) -1 млрд | Пределы допускаемой основной приведенной 1) погрешности*, % | Предел допускаемого времени установления показаний Т0,9д, с |
| 4,4'- дифенилметандиизоцианат (МДИ) | от 0 до 100 | ±25 3) | 300 |
| Примечание: 1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений; 2) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят с использованием коэффициента, равного 10,4 (при следующих условиях: температура 20 °С и атмосферное давление 101,3 кПа по ГОСТ 12.1.005-88); 3) - При отсутствии 2,6-толуилен-диизоцианата (ТДИ). | |||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 320x230x260 |
| Масса, кг, не более | 13,2 |
| Количество порогов срабатывания сигнализации | 2 |
| Потребляемая мощность, В А, не более | 250 |
| Напряжение питания переменного тока, В | от 207 до 253 |
| Параметры и состав анализируемой газовой смеси: »-» о/"ч - температура газовой смеси на входе газоанализатора, С - содержание не измеряемых компонентов СО (оксид углерода), H2S (сероводород), SO2 (диоксид серы), NH3 (аммиак), NO2 (диоксид азота), NO (оксид азота), CH2O (формальдегид), HCI (хлористый водород), C6H6 (бензол), С7Н8 (толуол), С8Н10 (ксилол), не более | от +5 до +40 санитарных норм (ПДК воздуха рабочей зоны) по ГОСТ 12.1.005-88 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от +15 до +25 от 30 до 90 от 84 до 120 |
| Время прогрева, с, не более | 25 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Средняя наработка на отказ, ч | 24000 |
| Срок службы, лет | 8 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.
представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализаторы ChemLogic 1 модели CL1 зав. № 6073, 6075, 6076, 6077, 6639 В составе: - Преобразователь первичный измерительный ленточный (бумажная индикаторная лента ChemLogic) - Шнур питания - Трубка фторопластовая - FEP (фторированный этилен-пропилен) (15 см) - Трубка полиэтиленовая, пропиленовая или тефлоновая, для линии сброса | 5 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-117/07-2019 | 1 экз. |
осуществляется по документу МП-117/07-2019 «Газоанализатор ChemLogic 1 модели CL1. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «12» сентября 2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (термодиффузионный) по ШДЕК.418319.009 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков (ИМ) толуилендиизоцианата по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ);
- генератор влажного воздуха HygroGen модификации HygroGen 2-273 (регистрационный номер № 32405-11)
- установки динамические Микрогаз-ФМ (рег. № 68284-17);
- азот газообразный особой чистоты сорт 1, по ГОСТ 9293-74;
- поверочный нулевой газ (ПНГ) - воздух 1, 2 кл. по ГОСТ 17433-80.
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт, корпус газоанализатора.
приведены в эксплуатационном документе.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
Техническая документация изготовителя фирмы "DOD Technologies, Inc.", США
