Измерители температуры цифровые Fluke серии II мод. 51, 52, 53, 54, 76835-19

Измерители температуры цифровые Fluke серии II моделей 51, 52, 53, 54 (далее -приборы) предназначены для измерений и преобразования сигналов термо-ЭДС от внешних термоэлектрических преобразователей в значение температуры.

Документы

Описание типа

Карточка СИ

Номер в госреестре	76835-19
Наименование СИ	Измерители температуры цифровые
Обозначение типа СИ	Fluke серии II мод. 51, 52, 53, 54
Изготовитель	"Fluke Corporation", США
Год регистрации	2019
Срок свидетельства	10.12.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия приборов основан на измерении и преобразовании сигналов термо-ЭДС от термоэлектрических преобразователей (ТП) в значение температуры в соответствии с номинальной статической характеристикой преобразования (НСХ) по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013), с последующем отображением результатов измерений на жидкокристаллическом (ЖК) дисплее.

Измерители температуры цифровые Fluke серии II моделей 51, 52, 53, 54 представляют собой переносные микропроцессорные приборы, конструктивно выполненные в виде единого блока обработки сигналов с автономным питанием, расположенного в пластиковом корпусе в защитном резиновом чехле и состоящего из микропроцессора, цифрового жидкокристаллического индикатора и панели управления.

Модели приборов различаются между собой типами НСХ количеством разъемов (каналов) для подключения ТП (1 разъем для моделей 51, 53 и 2 разъема для моделей 52, 54), возможностью определения разности температур между показаниями каналов (для моделей 52,

53), а также возможностью записи измерений во внутреннюю память прибора (для моделей 53,

54).

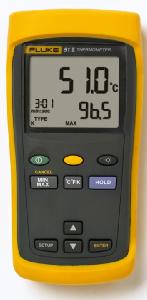

Фотографии общего вида приборов представлены на рисунках 1-4.

Пломбирование приборов не предусмотрено

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из метрологически значимого встроенного ПО, находящегося в микропроцессоре внутри корпуса прибора. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные ПО - отсутствуют. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО для измерителей температуры цифровых Fluke серии II моделей 51, 52, 53, 54_

Идентификационные данные	Значение
Идентификационное наименование ПО	Firmware
Номер версии ПО, не ниже	1F
Цифровой идентификатор программного обеспечения	недоступен

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Диапазон измерений температуры, °С:

- при работе с ТП с НСХ типа «К»

- при работе с ТП с НСХ типа «J»

- при работе с ТП с НСХ и типа «T»

- при работе с ТП с НСХ типа «E»

- при работе с ТП с НСХ типа «N» (1)

- при работе с ТП с НСХ типа «R» и «S» (1)

от -200 до +1372 от -210 до +1200 от -250 до +400 от -150 до +1000 от -200 до +1300 от 0 до +1767

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений температуры, °С (2): - при значении измеряемой температуры от -100 °С до +1000 не включ.: - для ТП с НСХ типов «К», «J», «Т», «Е» и «N» - для ТП с НСХ типов «R» и «S» - при значении измеряемой температуры от +1000: - при значении измеряемой температуры ниже -100 °C: - для ТП с НСХ типов «K», «J», «E» и «N» - для ТП с НСХ типа «T»	± (0,0005-\|t\| + 0,3) ± (0,0005-\|t\| + 0,4) ± 2,0 ± (0,002-\|t\| + 0,3) ± (0,005-\|t\| + 0,3)
Цена единицы наименьшего разряда, °С - при значении измеряемой температуры менее +1000 °C - при значении измеряемой температуры от +1000 °C включ.	0,1 1
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной (от +18 до +28 °C включ.) в пределах рабочей температуры, °С / 1 °С (2): - при значении измеряемой температуры ниже -100 °C: - для термопар типов «K»,«J», «E» и «N» - для термопар типа «T»	± (0,0001-\|t\| + 0,03) ± (0,0005-\|t\| + 0,03) ± (0,0009-\|t\| + 0,03)
Габаритные размеры (ДхШХВ), мм, не более:	28^78x162 (без чехла)
Масса, г, не более:	280
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %	от -10 до +50 до 95
Средняя наработка на отказ, ч, не менее	40000
Средний срок службы, лет, не менее	5
Примечания: 1. Только для приборов моделей 53, 54. 2. Где \|t\| - абсолютное значение температуры, °С, без учета знака

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на прибор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус прибора.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Количество	Примечание
Измерители температуры цифровые Fluke серии II моделей 51, 52, 53, 54	1 шт.	модель в соответствии с заказом
Преобразователь термоэлектрический типа «К» - для моделей 51, 53 - для моделей 52, 54	1 шт. 2 шт.	-
Руководство по эксплуатации (на русском языке)	1 экз.	-
Компакт-диск с руководством по эксплуатации	1 шт.	-
Методика поверки	1 экз.	-
Батарейка типа «АА»	3 шт.	-

Поверка

осуществляется по документу МП 207-027-2019 «Измерители температуры цифровые Fluke серии II моделей 51, 52, 53, 54. Методика поверки», утвержденному ФГУП «ВНИИМС», 13.09.2019г.

Основные средства поверки:

Компараторы-калибраторы универсальные КМ300 (Регистрационный № 54727-13). Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15); Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуска

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация фирмы «Fluke Corporation», США
