Трансформаторы тока ТНДМ-110, 76837-19

Трансформаторы тока ТНДМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или), устройствам защиты и управления в электрических установках переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	76837-19
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТНДМ-110
Изготовитель	АО "Уралэлектротяжмаш", г.Екатеринбург
Год регистрации	2019
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Трансформаторы состоят из тороидального магнитопровода, изготовленного из ленточной электротехнической стали.

Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя или силового трансформатора.

Вторичные обмотки размещаются на тороидальном сердечнике.

Трансформаторы встраиваются в масляные выключатели.

Пломбирование трансформаторов не предусмотрено.

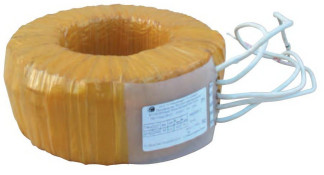

Общий вид трансформаторов представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

трансформаторов приведены в таблицах 1 и 2.

Наименование характеристики	Значение
Номинальное напряжение, кВ	110
Наибольшее рабочее напряжение, кВ	126
Номинальный первичный ток, А	600
Номинальный вторичный ток, А	5
Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А	10; 20; 50
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015	0,5; 1; 3
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики трансформаторов

Наименование характеристики	Значение
Габаритные размеры (внешний диаметр х внутренний диаметр х высота), мм, не более	566x420x185
Масса, кг, не более	85
Климатическое исполнение и категория размещения по ГОСТ 1515069	У5

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов

Наименование	Количество
Трансформаторы тока ТНДМ-110 зав. №№ 8, 10, 12	3 шт.
Паспорт	3 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
