| Номер в госреестре | 76838-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТН-110 |
| Изготовитель | АО "Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТН-110 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы состоят из тороидального магнитопровода, изготовленного из ленточной электротехнической стали.
Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода.
Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя или силового трансформатора.
Поверх вторичной обмотки трансформатор изолируется маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы встраиваются в масляные выключатели.
Пломбирование трансформаторов не предусмотрено.

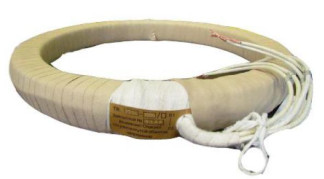

Общий вид трансформаторов представлен на рисунке 1.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток, А | 400 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 20 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 3 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Габаритные размеры (внешний диаметрхвнутренний диаметрхвысота), мм, не более | 580x430x210 |
| Масса, кг, не более | 107 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | М1 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформаторы тока ТН-110 зав. № 1361-А; 1361-В; 1361-С. | 3 шт. |
| Паспорт | 3 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
