| Номер в госреестре | 76839-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВГ-110 |
| Изготовитель | АО "Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВГ-110 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 110 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичной обмоткой трансформаторов является токоведущая шина высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из полосы специального сплава. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком.

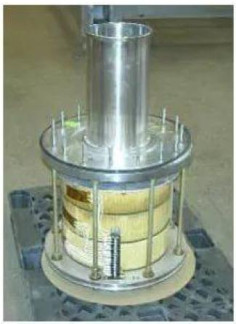

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток 11ном, А | 300; 400; 600; 1000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Класс точности вторичной обмотки для измерений и учета по ГОСТ 7746-2015 | 0,2S |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, В-А | 5; 10; 15; 50 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (внутренний диаметр х внешний диаметр х высота), мм, не более | 240 х 350 х 50 |
| Масса, кг, не более | 12,2 |
| Климатическое исполнение и категория размещения У2 по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У2 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТВГ-110 (заводские номера: 1403-9; 1404-9; 1405-9; 1406-9; 1407-9; 1408-9) | - | 6 шт. |
| Трансформатор тока ТВГ-110. Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВГ-110
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
