| Номер в госреестре | 76844-19 |
| Наименование СИ | Резервуар стальной горизонтальный |
| Обозначение типа СИ | Рк-20 МГ |
| Изготовитель | ООО "НПО Агрегат", г.Чехов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный Рк-20 МГ (далее - резервуар) предназначен для измерения объема жидкости.
Принцип действия резервуара основан на измерении объема жидкости в зависимости от уровня его наполнения.
Резервуар представляет собой горизонтальную цилиндрическую конструкцию с днищами, состоящую из двух отсеков. Каждый отсек резервуара оборудован индикатором объема. Резервуар имеет люк замерный и приемо-раздаточные патрубки для заполнения и опорожнения.
Вокруг горловины резервуара оборудована площадка обслуживания с перилами и боковой металлической лестницей.
Резервуар Рк-20 МГ зав. № 235 расположен на территории расходного склада ГСМ АО «Совэкс», по адресу г. Санкт-Петербург, Пулковское шоссе, д. 41.

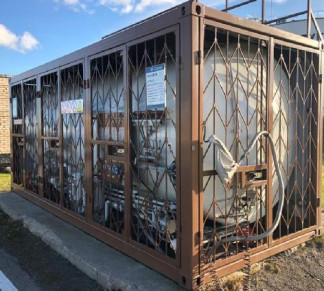

Общий вид резервуара стального горизонтального Рк-20 МГ представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 20 |
| Номинальная вместимость 1-го отсека, м3 | 10 |
| Номинальная вместимость 2-го отсека, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа | от -40 до +40 от 84 до 106,7 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный Рк-20 МГ | Рк-20 МГ зав. № 235 | 1шт. |
| Паспорт (формуляр) | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Комплекс градуировки резервуаров «КГР-2», регистрационный № 44577-10, пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
