Государственный реестр средств измерений

Хроматографы газовые Nexis GC-2030, 76854-19

76854-19
Хроматографы газовые Nexis GC-2030 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных объектах природного и промышленного происхождения.
Карточка СИ
Номер в госреестре 76854-19
Наименование СИ Хроматографы газовые
Обозначение типа СИ Nexis GC-2030
Изготовитель "Shimadzu Corporation", Япония; Фирма "Shimadzu U.S.A. Manufacturing, Inc.", США; Фирма "Shimadzu Instruments Manufacturing, Co., Ltd.", Китай
Год регистрации 2019
Срок свидетельства 10.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые Nexis GC-2030 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных объектах природного и промышленного происхождения.

Описание

Хроматографы выполнены в виде моноблока, включающего следующие компоненты:

-    термостат колонок;

-    устройства ввода пробы: испарители, дозирующие краны. Хроматографы могут комплектоваться несколькими испарителями или дозирующими кранами;

-    детекторы: по теплопроводности (ДТП), пламенно-ионизационный (ПИД), пламеннофотометрический (ПФД), пульсирующий пламенно-фотометрический (ППФД), электронозахватный (ЭЗД), термоионный (ТИД), ионизационный детектор барьерного разряда (ДБР), хеми-люминесцентный (ХЛД). Одновременно может быть установлено до 4-х детекторов.

Дополнительно хроматографы могут комплектоваться автоматическими дозаторами жидких проб, автоматическими дозаторами равновесного пара, комбинированными автоматическими дозаторами, термодесорберами, метанатором, пиролитической приставкой, дозаторами сжиженных газов, пневматическими переключающими клапанами, устройствами охлаждения термостата колонок и другими устройствами, необходимыми для конкретного анализа.

В зависимости от комплектации хроматографов Nexis GC-2030 при выпуске из производства предусмотрена заводская маркировка, которая указывается на шильдике:

-    GC-2030AF - установлен детектор ПИД и инжектор SPL;

-    GC-2030AT - установлен детектор ДТП и инжектор SPL;

-    GC-2030ATF - установлены детекторы ПИД, ДТП и инжектор SPL;

-    GC-2030N - не установлены никакие детекторы и инжекторы.

На передней панели хроматографов расположен цветной сенсорный дисплей, предназначенный для задания условий анализа, контроля и диагностики состояния системы, отображения текущей хроматограммы.

Хроматографы имеют электронный контроль расхода и давления газов, возможность программирования скорости нагрева термостата колонок, задания скорости охлаждения термостата колонок.

Капиллярные колонки присоединяются к детекторам и инжекторам при помощи как стандартных коннекторов, так и изготовленных по технологи ClickTek (опция).

Для ввода образца непосредственно в колонку используется инжектор OCI, при этом обычно используется программа нагрева инжектора. Хроматографы могут комплектоваться системой ввода пробы с делением/без деления потока с программированием температуры (PTV), при котором образец вводится в колонку с лайнером с использованием программы нагрева инжектора. Инжектор SPL применяется для ввода пробы с делением/без деления потока без программирования температуры. Использование делителя потока позволяет анализировать образцы с высокой и низкой концентрацией. При комплектации хроматографа широкими капиллярными колонками используется инжектор WBI. Одновременно в хроматограф может быть установлено до 3-х инжекторов с независимым контролем температуры для каждого.

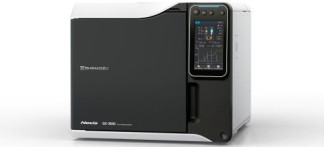

Общий вид хроматографов представлен на рисунке 1.

Пломбирование хроматографов не предусмотрено.

Программное обеспечение

Хроматографы оснащаются следующим программным обеспечением, позволяющим контролировать работу хроматографа, управлять анализом, выполнять обработку данных и создавать отчеты: LabSolutions LCGC, LabSolutions DB, LabSolutions CS.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

LabSolutions DB/CS

Идентификационное наименование ПО

Setup.exe

Номер версии (идентификационный номер ПО)

не ниже 6.80

Цифровой идентификатор ПО

sha256

LabSolutions LCGC

Идентификационное наименование ПО

Setup.exe

Номер версии (идентификационный номер ПО)

не ниже 5.90

Цифровой идентификатор ПО

shal

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, мкВ ПИД

50

ДТП

50

ЭЗД

60

ТИД

300

ПФД (в режиме определения фосфорсодержащих соединений)

800

Наименование характеристики

Значение

ПФД (в режиме определения серосодержащих соединений)

600

ППФД (в режиме определения фосфорсодержащих соединений)

100

ППФД (в режиме определения серосодержащих соединений)

100

ДБР

40

ХЛД

80

Предел детектирования, не более: ПИД, г(С)/с

12

1,2-10" по гексадекану

ДТП, г/см3

1,9 10-9 по гексадекану

ЭЗД, г/с

410-15 по линдану

ТИД, г(Р)/с

110-14 по метафосу

/с /с г( г( Д,

Ф

П

1,9 10-13 по метафосу 3,710-12 по метафосу

.О .О г( г( Д,

Ф

П

П

110-13 по метафосу 110-12 по метафосу

ДБР, г(С)/с

110 по гексадекану

ХЛД, г(Б)/с

5 10-13 по меркаптановой сере

Предел допускаемого относительного СКО выходного сигнала хроматографа с указанными детекторами, %:

- по времени удерживания:

ПИД, ДТП,

при автоматическом дозировании

0,2

при ручном дозировании

1

ЭЗД, ППФД, ПФД, ТИД, ДБР, ХЛД

0,3

1

- по площади пика: ПИД, ДТП, ДБР

3

4

ЭЗД, ТИД

4

6

ПФД

5

6

ППФД

6

10

ХЛД

5

8

Пределы относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа с указанными детекторами, %:

- по площади пика:

ПИД, ДТП

при автоматическом дозировании

±4

при ручном дозировании

±5

ТИД, ППФД ПФД, ДБР

±5

±6

ЭЗД, ХЛД

±6

±7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение электрического питания:

- напряжение переменного тока, В

220-22 zzw+ 33

- частота переменного тока, Гц

50±1

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от +5 до +40

- относительная влажность (без конденсации), %

от 5 до 90

- атмосферное давление, кПа

от 84 до 106

Примечание - Потребляемая мощность, масса и габаритные размеры в зависимости от комплектации.

Знак утверждения типа

наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Хроматограф газовый

Nexis GC-2030

1 шт.

Детекторы:

по теплопроводности

ДТП

по заказу

пламенно-ионизационный

ПИД

по заказу

пламенно-фотометрический

ПФД

по заказу

пульсирующий пламенно-фотометрический

ППФД

по заказу

электронозахватный

эзд

по заказу

термоионный

ТИД

по заказу

ионизационный барьерного разряда

ДБР

по заказу

хемилюминесцентный

ХЛД

по заказу

Колонка хроматографическая

-

по заказу

Руководство по эксплуатации

-

1 экз.

Методика поверки

205-04-2019

1 экз.

Поверка

осуществляется по документу МП 205-04-2019 «Хроматографы газовые Nexis GC-2030. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 марта 2019 г.

Основные средства поверки:

- ГСО 11056-2018, ГСО 8890-2007, ГСО 7289-96, ГСО 8415-2003.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на боковую поверхность газового хроматографа в виде наклейки.

Сведения о методах измерений

отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.

Нормативные документы

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя №SHIMADZU CORPORATION», Япония
