| Номер в госреестре | 76855-19 |
| Наименование СИ | Приемники-синхронизаторы |
| Обозначение типа СИ | VCH-311 |
| Изготовитель | Акционерное общество «Время-Ч» (АО «Время-Ч»), г.Нижний Новгород |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники-синхронизаторы VCH-311 (далее - приемники) предназначены формирования высокостабильных сигналов, корректируемых по эталонным сигналам времени и частоты, передаваемым навигационными космическими аппаратами (НКА) глобальных навигационных систем (ГНС) ГЛОНАСС/GPS, а также для измерений относительного отклонения частоты.
Принцип работы приемников основан на непрерывном сравнении двух шкал времени, одна из которых формируется приемным устройством при обработке сигналов НКА ГНС ГЛОНАСС/GPS, при этом приоритетным является прием сигналов ГНС ГЛОНАСС. Другая шкала времени, в зависимости от режима работы приемника, формируется либо из сигнала частотой 10 МГц, воспроизводимого встроенным рубидиевым опорным генератором, либо из внешних синусоидальных сигналов 5 или 10 МГц или импульсного 2,048 МГц.
Конструктивно приемники выполнены в виде моноблока. На лицевой панели приемников имеются органы управления режимами работы, а также отверстия для индикации состояния приемника. На задней панели имеются следующие интерфейсы: разъем входных сигналов 5, 10 МГц и 2,048 МГц; разъемы выходных сигналов 1 Гц, 10 МГц (50 Ом) и 2,048 МГц (75 Ом); разъем подключения антенного кабеля; разъем выхода сигнала «Неисправность»; разъемы для подключения питания от сети переменного тока 220 В.
Приемник состоит из: встроенного рубидиевого опорного генератора, блока устройства приема сигналов НКА ГНС ГЛОНАСС/GPS, блока антенного с опорой и кабелем снижения, блока радиотехники (синхронизатор), блока питания.
Приемник имеет два режима работы:«СТАНДАРТ» и «КАЛИБРАТОР».
В режиме «СТАНДАРТ» результаты сравнения шкал времени используются для коррекции частоты рубидиевого опорного генератора. Дополнительно предусмотрена возможность воспроизведения импульсного сигнала частотой 1 Гц, синхронизированного со шкалой времени ГНС ГЛОНАСС/GPS.
В режиме «КАЛИБРАТОР» приемник выполняет измерение относительного отклонения между частотой внешнего синусоидального сигнала 5 или 10 МГц или импульсного 2,048 МГц и частотой, действительное значение которой определяется по эталонным сигналам времени и частоты, передаваемым НКА ГНС ГЛОНАСС/GPS.

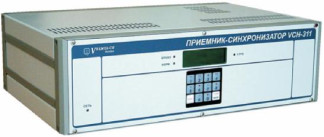

Внешний вид приемника, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Рисунок 1 - Внешний вид приемника
Приемники работают под управлением программного обеспечения (ПО): программа прошивки микроконтроллера CPU Ки.ЯКУР.00059-01 90 01 и программа прошивки микроконтроллера PIO Яи.ЯКУР.00060-01 90 01. ПО не является метрологически значимой составной частью приемников. Конструкция приемников исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения частот выходных сигналов, Гц | 1; 2,048^106; 5106; 1107 |
| Среднее квадратическое значение напряжения выходных сигналов 5 и 10 МГц на нагрузке 50 Ом, В | от 0,8 до 1,2 |
| Пределы допускаемой относительной погрешности по частоте при работе приемника в режиме «СТАНДАРТ» (при отсутствии режима преднамеренного ухудшения характеристик навигационного сигнала стандартной точности в ГНС ГЛОНАСС/GPS): - через 2 ч после установления рабочего режима - через 8 ч после установления рабочего режима - через 24 ч после включения | ±2,0-10-11 ±7,0-10-12 ±3,0-10-12 |
| Среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты выходного сигнала 10 МГц при работе приемника в режиме «СТАНДАРТ» (при отсутствии режима преднамеренного ухудшения характеристик навигационного сигнала стандартной точности в ГНС ГЛОНАСС/GPS), не более: - для интервала времени измерения 1 с - для интервала времени измерения 10 с - для интервала времени измерения 100 с - для интервала времени измерения 1 сут | 1,5-10-11 7.0-10-12 2.0-10-12 2,0-10-12 |
| Наименование характеристики | Значение |
| Средняя квадратическая погрешность измерений относительного отклонения частоты при работе приемника в режиме «КАЛИБРАТОР», не более: - для интервала времени измерения 100 с и интервала времени наблюдений 1-10 5 с - для интервала времени измерения 1000 с и интервала времени наблюдений 1-10 6 с | 1,0-10-12 1,0-10-13 |
| Ослабление гармонических составляющих в выходном сигнале 10 МГц, не менее, дБ | 30 |
| Ослабление негармонических составляющих в спектре выходного синусоидального сигнала 10 МГц, не менее, дБ | 80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры приемников, мм, не более: - блок антенный (диаметр х высота) - приемник (длина х ширина х высота) | 185 х 181 450 х 330 х 140 |
| Масса приемников, кг, не более: - блок антенный - приемник | 0,5 10,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±1 |
| Потребляемая мощность от сети переменного тока, Вт, не более | 85 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре воздуха 25 °С, % | от 15 до 25 от 70 до 106 до 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре воздуха 25 °С, % | от 5 до 40 от 70 до 106 до 80 |
| Средняя наработка на отказ, ч, не менее | 40000 |
наносится на лицевую панель приемника и титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу).
Таблица 3 - Комплектность поставки приемника
| Наименование | Обозначение | Кол-во |
| Приемник-синхронизатор VCH-311 | ЯКУР.411145.005 | 1 шт. |
| Блок антенный | ТТТВЕА 464659 004 | 1 шт. |
| Усилитель магистральный | ТТТВЕА 468834 002 | 1 шт. |
| ВЧ-переходник N-F | 1 комп. | |
| Кабель антенный соединительный L=60 м | ЯКУР.685670.077 | 1 шт. |
| Опора | ЯКУР.301318.006 | 1 шт. |
| Кабель сетевой | SCZ-1 | 1 шт. |
| Розетка кабельная | MF-4F | 1 шт. |
| Наименование | Обозначение | Кол-во |
| Руководство по эксплуатации | ЯКУР.411145.005РЭ | 1 шт. |
| Формуляр | ЯКУР.411145.005ФО | 1 шт. |
| Инструкция «Приемник-синхронизатор VCH-311. Методика поверки» | ЯКУР.411145.005 МП | 1 экз. |
осуществляется по документу ЯКУР.411145.005 МП «Инструкция «Приемник-синхронизатор VCH-311. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 31.06.2018 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 23671-14);
- частотомер электронно-счетный Ч3-63 (рег. № 9084-83);
- компаратор частотный Ч7-308А/1 (рег. № 27253-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на корпус приемника методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
ЯКУР.411145.005ТУ Приемник-синхронизатор VCH-311. Технические условия
