| Номер в госреестре | 76856-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1629 |
| Изготовитель | ООО "РУССО-ДИЗАЙН", г.Липецк |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1629 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - вертикальные стальные цилиндрические со стационарной крышей без понтона, номинальной вместимостью 1629 м '
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и стационарной крышей.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
На боковой стенке резервуаров предусмотрены люки-лазы для обслуживания резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-1629 № 2835; 2836; 2837 расположены на территории АО «Газпромнефть-Аэро», Российская федерация, 398048, г. Липецк-2, ул. Подсобное хозяйство, владение 1Д (территория в/ч 81819).

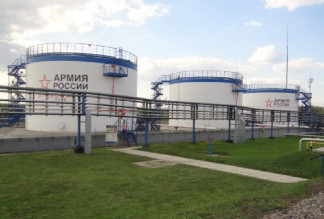

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1629 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 2835 2836 2837 |
| Номинальная вместимость, м3 | 1629 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | 2835 | 2836 | 2837 |
| Габаритные размеры резервуаров, мм: - внутренний диаметр резервуара - высота стенки резервуара | 15180 9000 | 15180 9000 | 15180 9000 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
| - средний срок службы, лет | 30 | ||
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические | РВС-1629 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- нивелир оптический В30А (регистрационный номер 67025-17)
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 34005-07)
- рулетка измерительная металлическая TS20/2 (регистрационный номер 22003-01)
- рулетка измерительная металлическая Fisco, мод. TS50/2 (регистрационный номер 67910-17)
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер 43611-10)
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм (регистрационный номер 46426-11)
- линейка измерительная металлическая 0-500 мм (регистрационный номер 34854-07)
- штангенциркуль типа ТТТЦ-ТТ (регистрационный номер 25387-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1629
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
