| Номер в госреестре | 76857-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - РВС-10000) предназначены для измерения объема нефти и нефтепродуктов.
РВС-10000 представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей.
РВС-10000 оснащены предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации.
РВС-10000, с заводскими номерами 2 и 3, находятся на территории ЦТП «Красноленинский», АО «РН-Няганьнефтегаз».

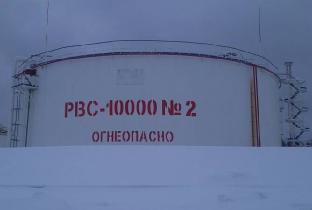

На рисунке 1 представлен общий вид РВС-10000.
*
а) б)
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %, не более | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на информационную табличку резервуара и титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000, зав. № 2 | 1 экз. |
| Резервуар стальной вертикальный цилиндрический | РВС-10000, зав. № 3 | 1 экз. |
| Паспорт вертикального стального цилиндрического резервуара | 2 экз. | |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
— рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07;
— рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
— нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
— штангенциркуль ТТТЦ-Т, регистрационный номер 260-05;
— толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10. Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-10000
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
