Резервуары стальные вертикальные цилиндрические РВС-5000, 76858-19

Назначение

Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема и массы нефти, а также прием, хранение и отпуск нефти.

Описание

Тип резервуаров - стальные вертикальные цилиндрические с теплоизоляцией, номинальной вместимостью 5000 м .

Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем, стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками.

Резервуары стальные вертикальные цилиндрические РВС-5000 являются по принципу действия закрытыми, по расположению - наземными.

Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические РВС-5000 расположены на территории ПСП «Калейкино» АО «ШешмаОйл».

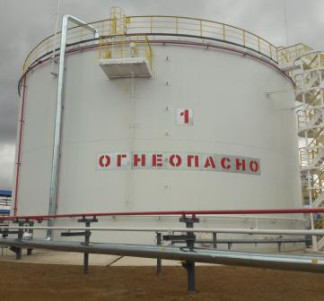

Общий вид резервуара стального вертикального цилиндрического РВС-5000 представлен на рисунке 1.

Таблица 1 -Метрологические характеристики

Таблица 2- Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».

Основные средства поверки:

-    рулетка измерительная металлическая ТС30/5 (регистрационный № 22003-07), с диапазоном измерения длины до 30 м и допускаемым отклонением действительной длины интервалов шкалы не более ±3,6мм;

-    линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75 (регистрационный № 20048-05);

-    толщиномер ультразвуковой УТ-93П (регистрационный № 10479-98), с диапазоном измерений толщины от 2 до 300 мм и пределами допускаемой погрешности ±0,1 мм;

-    теодолит 2Т30П (регистрационный № 5305-85), с диапазоном измерения вертикальных углов от минус 55.до плюс 60°;

-    теодолит 3Т5КП (регистрационный № 45283-10), с диапазоном измерения вертикальных углов от минус 55.до плюс 60°;

-    штангенциркуль типа ТТТЦ-ТТ -250-0,05 (регистрационный № 22088-01), с диапазоном измерений длины от 0 до 250 мм и пределами допускаемой погрешности ±0,1%;

-    термометр ртутный стеклянный ТЛ - 4 (регистрационный № 303-91), с диапазоном измерений температуры от 0 до 55°С с погрешностью измерений температуры ±0,2°С;

-    нивелир с компенсатором GEABOX N7-36 (регистрационный № 56338-14), с диапазоном измерений горизонтальных углов 360°;

-    дальномер лазерный Mettro Condtrol 100 (регистрационный № 44113-10), с диапазоном измерений от 0,1 до 100 м и пределами допускаемой погрешности измерений ±1,0%;

-    газосигнализатор серии ИГС-98 «КОМЕТА-4» (регистрационный № 21790-06), с пределом допускаемого значения погрешности измерения концентрации при нормальных условиях: кислорода ±0,5%, остальных газов ±25%;

-динамометр пружинный (регистрационный № 1808-63), с диапазоном измерений от 0 до

10 кг;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице в местах подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000

Приказ Росстандарта №256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»

РМГ 105-2010 ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом
