| Номер в госреестре | 76863-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-50 |
| Изготовитель | ООО "РУССО-ДИЗАЙН", г.Липецк |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные цилиндрические номинальной вместимостью 25 м3 и 50 м3.
Резервуары представляют собой:
- РГС-25 - горизонтальные стальные сосуды цилиндрической формы с коническими днищами наземного исполнения, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров;
- РГС-50 - горизонтальный стальной сосуд цилиндрической формы с коническими днищами подземного исполнения, оборудованный люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуара.
Резервуары горизонтальные стальные цилиндрические РГС-25 № 2833, 2834 и РГС-50 № 2968 расположены на территории АО «Газпромнефть-Аэро», Российская федерация, 398048, г. Липецк-2, ул. Подсобное хозяйство, владение 1Д (территория в/ч 81819).

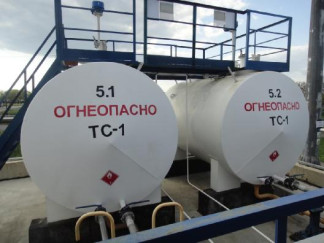

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-25 представлен на рисунке 1.
Эскиз резервуара горизонтального стального цилиндрического РГС-50 представлен на рисунке 2.
Рисунок 2 - Эскиз резервуара горизонтального стального цилиндрического РГС-50
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-25, РГС-50 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-25 | РГС-25 | РГС-50 | |
| Заводской номер | 2833 | 2834 | 2968 |
| Номинальная вместимость, м3 | 25 | 25 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости % | ± 0,25 | ||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| РГС-25 | РГС-25 | РГС-50 | |
| Заводской номер | 2833 | 2834 | 2968 |
| Габаритные размеры резервуаров, мм: - длина корпуса резервуара - длина резервуара по конусам - диаметр корпуса резервуара | 4150 ±20 4840 ±20 2770 | 4150 ±20 4840 ±20 2770 | 8940 ±20 9610 ±20 2770 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
| - средний срок службы, лет | 20 | ||
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Резервуар горизонтальный стальной цилиндрический | РГС-25 | 2 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется геометрическим методом для резервуаров РГС-25 и объемным методом для резервуара РГС-50 по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ», пределы допускаемой относительной погрешности комплекса ±0,15 % (регистрационный номер 20570-03);
- уровнемер Струна-М (регистрационный номер 15669-02);
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10);
- нивелир оптический В30А (регистрационный номер 67025-17);
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 34005-07);
- рулетка измерительная металлическая TS20/2 (регистрационный номер 22003-01);
- рулетка измерительная металлическая Fisco, мод. TS50/2 (регистрационный номер 67910-17);
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер 43611-10);
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм (регистрационный номер 46426-11);
- линейка измерительная металлическая 0-500 мм (регистрационный номер 34854-07);
- штангенциркуль типа ТТТЦ-ТТ (регистрационный номер 25387-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-25 и РГС-50
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
