| Номер в госреестре | 76864-19 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | ООО "Каскад-металл", г.Ногинск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-50 предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуара - горизонтальный стальной цилиндрический номинальной вместимостью 50 м , подземного исполнения.
Резервуар представляет собой горизонтальный стальной сосуд цилиндрической формы с коническим днищем, оборудованный люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуара.
Резервуар горизонтальный стальной цилиндрический РГС-50 № 131028-1-ЭЗ расположен на территории АО «Газпромнефть-Аэро», Российская федерация, 398048, г. Липецк-2, ул. Подсобное хозяйство, владение 1Д (территория в/ч 81819).

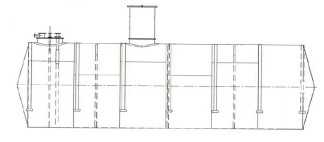

Эскиз резервуара горизонтального стального цилиндрического РГС-50 представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара горизонтального стального цилиндрического РГС-50
Пломбирование резервуара горизонтального стального цилиндрического РГС-50 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 |
| Наименование характеристики | Значение |
| Габаритные размеры резервуаров, мм: | |
| - длина резервуара | 9680 |
| - внутренний диаметр резервуара | 2760 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °C | от -50 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется объемным методом по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений (ГСИ). Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ», пределы допускаемой относительной погрешности комплекса ±0,15 % (регистрационный номер 20570-03)
- уровнемер Струна-М (регистрационный номер 15669-02)
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10) Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-50
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений (ГСИ). Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
