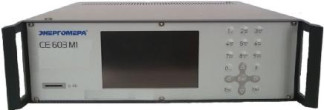

Ваттметры-счетчики многофункциональные СЕ603М1, 76866-19

Место

Место

пломбировки от

нанесения

несанкционирован-

ч ............... У

знака поверки

ного доступа

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Энергомера СЕ603М1 1 МЦСП

Номер версии (идентификационный номер) ПО

v1.35

Цифровой идентификатор (контрольная сумма) ПО

208

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Энергомера СЕ603М1 3 МЦСП

Номер версии (идентификационный номер) ПО

v1.36

Цифровой идентификатор (контрольная сумма) ПО

137

Наименование характеристики

Значение

Диапазон измерений частоты, Гц для всех исполнений

от 45 до 66

Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц:

для исполнений СЕ603М1.1-ХХ-Х-Х, СЕ603М1.2-ХХ-Х-Х; для исполнений СЕ603М1.3-ХХ-Х-Х

±0,01

±0,001

Диапазон измерений угла фазового сдвига между основными гармониками двух входных напряжений (ф(1)ии), градус при U1) от 30 до 300 В; I2) от 0,01 до Imax3) А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух входных напряжений, при U от 30 до 300 В;

I от 0,01 до Imax А, градус:

для исполнений СЕ603М1.1-ХХ-Х-Х, СЕ603М1.2-ХХ-Х-Х; для исполнений СЕ603М1.3-ХХ-Х-Х

±0,05

±0,005

Наименование характеристики

Значение

Диапазон измерений угла фазового сдвига между основными гармониками двух входных токов (ф(1)д), градус при U от 30 до 300 В; I от 0,01 до Imax А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух входных токов, градус:

для исполнений СЕ603М1.1-ХХ-Х-Х, СЕ603М1.2-ХХ-Х-Х; для исполнений СЕ603М1.3-ХХ-Х-Х

±0,05

±0,01

Диапазон измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы (ф(1)щ), градус при U от 30 до 300 В; I от 0,01 до Imax А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус: для исполнений СЕ603М1.1-ХХ-Х-Х, СЕ603М1.2-ХХ-Х-Х; для исполнений СЕ603М1.3-ХХ-Х-Х

±0,05

±0,01

Диапазон измерений коэффициента активной и реактивной мощности,

при U от 30 до 300 В; I от 0,01 до Imax А

от -1 до +1

Пределы допускаемой абсолютной погрешности измерений коэффициента активной и реактивной мощности: для исполнений СЕ603М1.1-ХХ-Х-Х, СЕ603М1.2-ХХ-Х-Х; для исполнений СЕ603М1.3-ХХ-Х-Х

±0,005

±0,001

Диапазон измерений суммарного коэффициента гармоник

напряжения [KU], %

при U от 30 до 300 В; h4) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений

суммарного коэффициента гармоник напряжения [KU] в

диапазоне от 0 до 1 вкл. %, %:

для исполнений СЕ603М1.3-КЭХ-Х-Х;

для всех остальных исполнений

±0,003

±0,010

Пределы допускаемой относительной погрешности измерений

суммарного коэффициента гармоник напряжения [KU] в

диапазоне от св. 1 до 20 %, %:

для исполнений СЕ603М1.3-КЭХ-Х-Х;

для всех остальных исполнений

±0, 3 ±1,0

Диапазон измерений суммарного коэффициента гармоник тока [KI], %

при I от 0,01 до 0,1 включ. А; h от 2 до 40; при I от св. 0,1 до Imax А; h от 2 до 40

от 0 до 10 от 0 до 50

Пределы допускаемой абсолютной погрешности измерений

суммарного коэффициента гармоник тока [KI] при I от 0,01 до

0,1 включ. А, h от 2 до 40, %:

для исполнений СЕ603М1.3-КЭХ-Х-Х;

для всех остальных исполнений

±0,03

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [KI], при I от св. 0,1 до Imax А, h от 2 до 40, в диапазоне от 0 до 1 вкл.%, %: для исполнений СЕ603М1.3-КЭХ-Х-Х; для всех остальных исполнений

±0,003

±0,01

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К1] при I от 0,1 до Imax А, h от 2 до 40, в диапазоне от св. 1 до 50 %, %: для исполнений СЕ603М1.3-КЭХ-Х-Х;

±0,3

для всех остальных исполнений

±1,0

1)    U - среднеквадратическое значение фазного напряжения, В;

2)    I - среднеквадратическое значение силы фазного тока, А;

3)    Imax - максимальное среднеквадратическое значение силы тока последовательных

цепей ваттметра-счетчика соответствующего исполнения; 4) h - порядок гармоник.

Наименование характеристики

Значение

Диапазон измерений напряжений, В: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений

[имф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

от 30 до 300 от 50 до 500 от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений ГЦмф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,05

Диапазон измерений силы тока, А: среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [I(1)]

от 0,001 до Imax1)

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [I(1)], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до Imax А

±0,20

±0,10

±0,05

Диапазон измерений активной мощности, Вт: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений активной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 2)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,1 до 0,5

±0,20 ±(0,16 - 0,06- | Какт |) ±(0,10 - 0,05-1 Какт |) ±0,065/ | Какт | ±0,0375/ | Какт |

Наименование характеристики

Значение

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии 3), %

от -70 до +200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерения энергии счетчиков активной энергии, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,1 до 0,5

±0,20 ±(0,16 - 0,06-1 Какт |)

±(0,10 - 0,05- | Какт |)

±0,065/ | Какт | ±0,0375/ | Какт |

Диапазон преобразований измеренной активной мощности в частотный сигнал при частоте выходного сигнала от 0,001 до 5000 Гц4), Вт: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности преобразований измеренной активной мощности в частотный сигнал, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,1 до 0,5

±0,20 ±(0,16 - 0,06- | Какт |) ±(0,10 - 0,05-1 Какт |) ±0,065/ | Какт | ±0,0375/ | Какт |

Диапазон измерений реактивной мощности, вар: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений реактивной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт 15)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до Imax А, | Креакт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до Imax А, | Креакт | от 0,1 до 0,5

±0,20

±(0,25 - 0,10- | Креакт |) ±(0,16 - 0,06- | Креакт | )

±0,100/ | Креакт |

±0,065/ | Креакт |

Диапазон определения относительной погрешности измерений энергии счетчиков реактивной энергии 3), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности определения относительной погрешности измерения энергии счетчиков реактивной энергии, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | Креакт | от 0,1 до 0,5

±0,20

±(0,25 - 0,10- | Креакт |) ±(0,16 - 0,06- | Креакт | )

±0,100/ | Креакт |

±0,065/ | Креакт |

Диапазон преобразований измеренной реактивной мощности в частотный сигнал при частоте выходного сигнала от 0,001 до 5000 Гц6), вар: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности преобразований измеренной реактивной мощности в частотный сигнал, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | K^^ | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K^^ | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | ^акт 1 от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K^kt | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | ^еакт | от 0,1 до 0,5

±0,20

±(0,25 - 0,10•|Kреактl)

±(0,16 - 0,06- | ^еакт | ) ±0,100/ | ^еакт |

±0,065/ | ^еакт |

Диапазон измерений полной мощности, В-А в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений полной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А

при U от 30 до 300 В, I от 0,01 до 0,05 А,

при U от 30 до 300 В, I от 0,05 до Imax А

±0,20

±0,15

±0,10

Диапазон измерений активной электрической энергии в однофазной сети, при времени измерения не менее 100 с,

Втч:

для исполнений СЕ603М1.3-ХХ-0,05-10, при U от 30 до 300 В, I от 1 до 10 А, | Kkt | =1,0;

для исполнений СЕ603М1.Х-ХХ-0,05-120, СЕ603М1.Х-ХХ-0,05-240 при U от 30 до 300 В, I от 1 до 60 А, | K&kt | =1,0

от 0,8 до 3000 от 0,8 до 18000

Диапазон измерений активной электрической энергии в трехфазной сети, при времени измерения не менее 100 с, Втч: для исполнений СЕ603М1.3-ХХ-0,05-10, при U от 30 до 300 В, I от 1 А до 10 А, | K&kt | =1,0;

для исполнений СЕ603М1.Х-ХХ-0,05-120, СЕ603М1.Х-ХХ-0,05-240 при U от 30 до 300 В, I от 1 А до 60 А, | K&kt | =1,0

от 2,5 до 9000 от 2,5 до 54000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, %

±0,05

Диапазон измерений реактивной электрической энергии в однофазной сети, при времени измерения не менее 100 с, вар-ч:

для исполнений СЕ603М1.3-ХХ-0,05-10, при U от 30 до 300 В, I от 1 до 10 А, | ^еакт | =1,0;

для исполнений СЕ603М1.Х-ХХ-0,05-120, СЕ603М1.Х-ХХ-0,05-240 при U от 30 до 300 В, I от 1 до 60 А, | K^a^- | =1,0

от 0,8 до 3000 от 0,8 до 18000

Диапазон измерений реактивной электрической энергии в трехфазной сети, при времени измерения не менее 100 с, вар-ч:

для исполнений СЕ603М1.3-ХХ-Х-10, при U от 30 до 300 В, I

от 1 А до 10 А, | К^реакт | =1,0;

для исполнений СЕ603М1.Х-ХХ-0,05-120, СЕ603М1.Х-ХХ-0,05-240 при U от 30 до 300 В, I от 1 А до 60 А, | K^^ | =1,0

от 2,5 до 9000 от 2,5 до 54000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, %

±0,10

Диапазон измерений активной мощности основной гармоники в каждой из фаз, Вт

от 0 до 300-Imax

Наименование характеристики

Значение

Пределы допускаемой основной приведенной7) погрешности измерений активной мощности основной гармоники в каждой из фаз, %:

при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1)ш8) от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до Imax А, ф(1)ш от 0 до 360 градусов

±0,20

±0,10

Диапазон измерений реактивной мощности основной гармоники в каждой из фаз, вар

от 0 до 300-Imax

Пределы допускаемой основной приведенной7) погрешности измерений реактивной мощности основной гармоники в каждой из фаз, %:

при U(1) от 30 до 300 В, 1(1) от 0,01 до 0,05 А, ф(1)ш от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до Imax А, ф(1)ш от 0 до 360 градусов

±0,20

±0,10

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов (при времени усреднения не менее 20 с), с/сутки для исполнения СЕ603М1.3-ХХ-0,05-Х

±0,10

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

1)    Imax - максимальное значение силы тока последовательных цепей ваттметра-счетчика соответствующего исполнения;

2)    Какт - коэффициент активной мощности;

3)    Расширенный диапазон измерений относительной погрешности измерения энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

4)    Частота выходного сигнала частотного выхода Рвых, Гц, связана с измеренной активной мощностью P, Вт, соотношением Евых=С-Р/(3,6-106),

где С - заданное передаточное число ваттметра-счетчика, имп./кВт-ч;

3,6-106 - коэффициент перевода размерности кВт-ч в Втс.

5)    Креакт - коэффициент реактивной мощности;

6)    Частота выходного сигнала частотного выхода FBbK, Гц, связана с измеренной реактивной мощностью Q, вар, соотношением Евых=С^/(3,6-106),

где С - заданное передаточное число ваттметра-счетчика, имп./квар-ч;

3,6106 - коэффициент перевода размерности квар-ч в вар-с.

7)

нормирующее значение приведенной погрешности - полная мощность гармоники.

8)    ф(1)ш - угол фазового сдвига между основными гармониками напряжения и тока одной фазы

Наименование характеристики

Значение

Диапазон измерений напряжений, В: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [Цмф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300 от 50 до 500 от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [Цмф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

±0,03

Диапазон измерений силы тока, А: среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [I(1)]

от 0,001 до Imax1)

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [I(1)], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до Imax А

±0,20

±0,05

±0,03

Диапазон измерений активной мощности, Вт: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений активной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт | 2)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до Imax А, | Какт | от 0,1 до 0,5

±0,20 ±(0,08 - 0,03-1 Какт |) ±(0,05 - 0,02-1 Какт | ) ±0,035/| Какт |

±0,020/ | Какт |

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии 3), %

от -70 до +200

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерения энергии счетчиков активной энергии, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | K&kt | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K&kt | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | K&kt | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K&kt | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | K&kt | от 0,1 до 0,5

±0,20 ±(0,08 - 0,03-какт!) ±(0,05 - 0,02-1 Kkt | ) ±0,035/ |Kkt| ±0,020/ | Kkt |

Диапазон преобразований измеренной активной мощности в частотный сигнал при частоте выходного сигнала от 0,001 до 5000 Гц4), Вт: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности преобразований измеренной активной мощности в частотный сигнал, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | K&kt | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K&kt | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | K&kt | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K&kt | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | K&kt | от 0,1 до 0,5

±0,20 ±(0,08 - 0,03-как^) ±(0,05 - 0,02-1 Kkt | ) ±0,035/ |Kkt| ±0,020/ | Kkt |

Диапазон измерений реактивной мощности, вар: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений реактивной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | K,^ 15)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | K^^r | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до Imax А, | ^акт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до Imax А, | K,^ | от 0,1 до 0,5

±0,20

±(0,16 - 0,06- | ^еакт | )

±(0,10 - 0,05-^реак^) ±0,065/ | ^еакт | ±0,0375/ | ^еакт |

Диапазон определения относительной погрешности измерений энергии счетчиков реактивной энергии 3), %

от -70 до +200

Пределы допускаемой основной абсолютной погрешности определения относительной погрешности измерения энергии счетчиков реактивной энергии, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | K,^ | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K^^r | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | ^еакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | K,^ | от 0,1 до 0,5

±0,20

±(0,16 - 0,06- | ^еакт | )

±(0,10 - 0,05-^реак^) ±0,065/ | Kреакт | ±0,0375/ | ^еакт |

Диапазон преобразований измеренной реактивной мощности в частотный сигнал при частоте выходного сигнала от 0,001 до 5000 Гц6), вар: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности преобразований измеренной реактивной мощности в частотный сигнал, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | Креакт | от 0,1 до 0,5

±0,20

±(0,16 - 0,06- | Креакт | )

±(0,10 - 0,05- | Креакт |) ±0,065/ | Креакт | ±0,0375/ | Креакт |

Диапазон измерений полной мощности, В-А в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений полной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А

при U от 30 до 300 В, I от 0,01 до 0,05 А,

при U от 30 до 300 В, I от 0,05 до Imax А

±0,20

±0,10

±0,05

Диапазон измерений активной электрической энергии в однофазной сети, при времени измерения не менее 100 с, Втч: при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

от 0,8 до 18000

Диапазон измерений активной электрической энергии в трехфазной сети, при времени измерения не менее 100 с, Вт-ч: при U от 30 до 300 В, I от 1 А до 60 А, | Какт | =1,0

от 2,5 до 54000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, %

±0,03

Диапазон измерений реактивной электрической энергии в однофазной сети, при времени измерения не менее 100 с, вар-ч: при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

от 0,8 до 18000

Диапазон измерений активной электрической энергии в трехфазной сети, при времени измерения не менее 100 с, вар-ч: при U от 30 до 300 В, I от 1 А до 60 А, | Креакт | =1,0

от 2,5 до 54000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, %

±0,05

Диапазон измерений активной мощности основной гармоники в каждой из фаз, Вт

от 0 до 300-Imax

Пределы допускаемой основной приведенной7) погрешности измерений активной мощности основной гармоники в каждой из фаз, %:

при U(1) от 30 до 300 В, 1(1) от 0,01 до 0,05 А, ф(1)ш8) от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до Imax А, ф(1)ш от 0 до 360 градусов

±0,10

±0,05

Диапазон измерений реактивной мощности основной гармоники в каждой из фаз, вар

от 0 до 300-Imax

Наименование характеристики

Значение

Пределы допускаемой основной приведенной7) погрешности измерений реактивной мощности основной гармоники в каждой из фаз, %:

при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1)ш от 0 до 360 градусов; при U(1) от 30 до 300 В, I(1) от 0,05 до Imax А, ф(1)ш от 0 до 360 градусов

±0,10

±0,05

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

ей ваттметра-счетчика

измерения энергии решностью, от минус

i с измеренной

}т-ч;

i с измеренной ар-ч;

щность гармоники. апряжения и тока

1)    Imax - максимальное значение силы тока последовательных цеп соответствующего исполнения;

2)    Какт - коэффициент активной мощности;

3)    Расширенный диапазон измерений относительной погрешности счетчиков активной и реактивной энергии, с ненормируемой пог 100 до 1000 %.

4)    Частота выходного сигнала частотного выхода Рвых, Гц, связана активной мощностью P, Вт, соотношением Евых=С-Р/(3,6-106), где С - заданное передаточное число ваттметра-счетчика, имп./кЕ

3,6-106 - коэффициент перевода размерности кВт-ч в Вт-с.

5)    Креакт - коэффициент реактивной мощности;

6)    Частота выходного сигнала частотного выхода FBbix, Гц, связана реактивной мощностью Q, вар, соотношением Бвых=С-0/(3,6-106), где С - заданное передаточное число ваттметра-счетчика, имп./кв

3,6106 - коэффициент перевода размерности квар-ч в вар-с.

7)

нормирующее значение приведенной погрешности - полная мо

8)    ф(1)ш - угол фазового сдвига между основными гармониками н одной фазы

Наименование характеристики

Значение

Диапазон измерений напряжений, В: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [Цмф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300 от 50 до 500 от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [Цмф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

±0,02

Диапазон измерений силы тока, А: среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [1(1)]

от 0,001 до Imax1)

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [1(1)], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 0,05 А; для всех исполнений в диапазоне от 0,05 до 120 А; в диапазоне от 120 до 240 А2)

±0,20

±0,03

±0,02

±0,03

Диапазон измерений активной мощности, Вт: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относит измерений активной мощности, %: при U от 30 до 300 В, I от 0,001 до 0,01 А при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до120 А, при U от 30 до 300 В, I от 120 до 240 А, при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до 120 А, при U от 30 до 300 В, I от 120 до 240 А,

ак аКК ак ак К | ль

кт акт ак кт кт ак аК но

й погрешности

| 3)=1 0-

кт

г| от 0,5 до 1,0; от 0,5 до 1,0; от 0,5 до 1,02) т| от 0,1 до 0,5;

| от 0,1 до 0,5 от 0,1 до 0,52)

±0,2 ±(0,07 - 0,0

±(0,04 - 0,0 ±(0,05 - 0,0

±0,025/

±0,015/

±0,020/

0

4- | Ка

2- | Ка 2" | Ка

Какт

Какт

Какт

кт | ) кт | ) кт | )

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии 4), %

от -70 до +200

Пределы допускаемой основной абсолю измерений относительной погрешности счетчиков активной энергии, %: при U от 30 до 300 В, I от 0,001 до 0,01 А при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до120 А, при U от 30 до 300 В, I от 120 до 240 А, при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до 120 А, при U от 30 до 300 В, I от 120 до 240 А,

ной

измер

, | Ка | Как Какт Какт |Как | Какт Какт

огрешности ений энергии

кт | =1,0;

т| от 0,5 до 1,0; от 0,5 до 1,0; от 0,5 до 1,02) т| от 0,1 до 0,5; | от 0,1 до 0,5 от 0,1 до 0,52)

±0,2 ±(0,07 - 0,0

±(0,04 - 0,0

±(0,05 - 0,0 ±0,025/ ±0,015/ ±0,020/

0

4- | Ка 2- | Ка 2- | Ка

Какт

Какт

Какт

кт | ) кт | ) кт | )

Наименование характеристики

Значение

Диапазон преобразований измеренной активной мощности в частотный сигнал при частоте выходного сигнала от 0,001 до 5000 Гц5), Вт: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности преобразований измеренной активной мощности в частотный сигнал, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | K&kt | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K&kt | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до120 А, | K&kt | от 0,5 до 1,0; при U от 30 до 300 В, I от 120 до 240 А, | K&kt | от 0,5 до 1,02) при U от 30 до 300 В, I от 0,01 до 0,05 А, | K&kt | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | K&kt | от 0,1 до 0,5 при U от 30 до 300 В, I от 120 до 240 А, | K&kt | от 0,1 до 0,52)

±0,20 ±(0,07 - 0,04-1 Kkt | ) ±(0,04 - 0,02-1 Kkt | ) ±(0,05 - 0,02-1 Kkt | ) ±0,025/ | Kkt | ±0,015/^к^

±0,020/ | Kkt |

Диапазон измерений реактивной мощности, вар: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений реактивной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | K,^ | 6)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до Imax А, | ^акт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до Imax А, | K,^ | от 0,1 до 0,5

±0,20

±(0,10 - 0,04- | ^еаст | )

±(0,06 - 0,02- | ^еаст | )

±0,040/ | ^еаст | ±0,025/ | ^еаст |

Диапазон определения относительной погрешности измерений энергии счетчиков реактивной энергии 4), %

от -70 до +200

Пределы допускаемой основной абсолютной погрешности определения относительной погрешности измерения энергии счетчиков реактивной энергии, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | K,^ | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax А, | ^еакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | K,^ | от 0,1 до 0,5

±0,20

±(0,10 - 0,04- | ^еаст | )

±(0,06 - 0,02- | ^еаст | )

±0,040/ | ^еаст | ±0,025/ | Kреaкт |

Диапазон преобразований измеренной реактивной мощности в частотный сигнал при частоте выходного сигнала от 0,001 до 5000 Гц7), вар: в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности преобразований измеренной реактивной мощности в частотный сигнал, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | K,^ | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до Imax а, | ^еакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | K,^ | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до Imax А, | K,^ | от 0,1 до 0,5

±0,20

±(0,10 - 0,04- | ^акт | )

±(0,06 - 0,02- | Kреaкт | )

±0,040/ | Kреaкт | ±0,025/ | ^еаст |

Наименование характеристики

Значение

Диапазон измерений полной мощности, В-А в однофазной сети; в трехфазной сети

от 0,03 до 300-Imax от 0,09 до 900-Imax

Пределы допускаемой основной относительной погрешности

измерений полной мощности, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А

при U от 30 до 300 В, I от 0,01 до 0,05 А,

при U от 30 до 300 В, I от 0,05 до Imax А

±0,20

±0,08

±0,04

Диапазон измерений активной электрической энергии в однофазной сети, при времени измерения не менее 100 с, Втч: для исполнений СЕ603М1.3-ХХ-0,02-10, при U от 30 до 300 В,

I от 1 до 10 А, | Какт | =1,0;

для исполнений СЕ603М1.3-ХХ-0,02-120, СЕ603М1.3-ХХ-0,02-240 при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

от 0,8 до 3000 от 0,8 до 18000

Диапазон измерений активной электрической энергии в трехфазной сети, при времени измерения не менее 100 с, Вт-ч: для исполнений СЕ603М1.3-ХХ-0,02-10, при U от 30 до 300 В,

I от 1 А до 10 А, | Какт | =1,0;

для исполнений СЕ603М1.3-ХХ-0,02-120, СЕ603М1.3-ХХ-0,02-240 при U от 30 до 300 В, I от 1 А до 60 А, | Какт | =1,0

от 2,5 до 9000 от 2,5 до 54000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, %

±0,03

Диапазон измерений реактивной электрической энергии в однофазной сети, при времени измерения не менее 100 с, вар-ч: для исполнений СЕ603М1.3-ХХ-0,02-10, при U от 30 до 300 В,

I от 1 до 10 А, | Креакт | =1,0;

для исполнений СЕ603М1.3-ХХ-0,02-120, СЕ603М1.3-ХХ-0,02-240 при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

от 0,8 до 3000 от 0,8 до 18000

Диапазон измерений реактивной электрической энергии в трехфазной сети, при времени измерения не менее 100 с, вар-ч: для исполнений СЕ603М1.3-ХХ-0,02-10, при U от 30 до 300 В,

I от 1 А до 10 А, | Креакт | =1,0;

для исполнений СЕ603М1.3-ХХ-0,02-120, СЕ603М1.3-ХХ-0,02-240 при U от 30 до 300 В, I от 1 А до 60 А, | Креакт | =1,0

от 2,5 до 9000 от 2,5 до 54000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, %

±0,05

Диапазон измерений активной мощности основной гармоники в каждой из фаз, Вт

от 0 до 300-Imax

Пределы допускаемой основной приведенной8) погрешности измерений активной мощности основной гармоники в каждой из фаз, %:

при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1)ш9) от 0 до 360 градусов;

при U(1) от 30 до 300 В, I(1) от 0,05 до 120 А, ф(1)ш от 0 до 360 градусов

при U(1) от 30 до 300 В, I(1) от 120 до 240 А, ф(1)ш от 0 до 360 градусов

±0,10

±0,03

±0,05

Диапазон измерений реактивной мощности основной гармоники в каждой из фаз, вар

от 0 до 300-Imax

Наименование характеристики

Значение

Пределы допускаемой основной приведенной8) погрешности измерений реактивной мощности основной гармоники в каждой из фаз, %:

при U(1) от 30 до 300 В, 1(1) от 0,01 до 0,05 А, ф(1)ш от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до Imax А, ф(1)ш от 0 до 360 градусов

±0,10

±0,05

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов (при времени усреднения не менее 20 с), с/сутки

±0,10

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

ей ваттметра-счетчика

измерения энергии решностью, от минус

i с измеренной

}т-ч;

i с измеренной ар-ч;

щность гармоники. апряжения и тока

1)    Imax - максимальное значение силы тока последовательных цеп соответствующего исполнения;

2)    Для исполнений СЕ603М1.3-ХХ-0,02-240

3)    Какт - коэффициент активной мощности;

4)    Расширенный диапазон измерений относительной погрешности счетчиков активной и реактивной энергии, с ненормируемой пог 100 до 1000 %.

5)    Частота выходного сигнала частотного выхода Бвых, Гц, связана активной мощностью P, Вт, соотношением Евых=С-Р/(3,6-106), где С - заданное передаточное число ваттметра-счетчика, имп./кЕ

3,6-106 - коэффициент перевода размерности кВт-ч в Вт-с.

6)    Креакт - коэффициент реактивной мощности;

7)    Частота выходного сигнала частотного выхода Бвых, Гц, связана реактивной мощностью Q, вар, соотношением Евых=С^/(3,6-106), где С - заданное передаточное число ваттметра-счетчика, имп./кв

3,6106 - коэффициент перевода размерности квар-ч в вар-с.

8)

нормирующее значение приведенной погрешности - полная мо 9) ф(1)ш - угол фазового сдвига между основными гармониками н одной фазы

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих напряжения [K(h)U], % h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)U] в диапазоне от 0 до 1 включ. %, %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)U] в диапазоне св. 1 до 20 %, %

±1,0

Диапазон измерений коэффициента гармонических

составляющих тока [K(h)i], %

при I от 0,1 до Imax А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)I] в диапазоне от 0 до 1 включ. %, %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)I] в диапазоне св. 1 до 50 %, %

±1,0

Диапазон измерений амплитудных значений гармонических составляющих фазных напряжений [U(h)a], В h от 2 до 40; K(h)U от 1 до 20 %

от 0,3^2 до 60-V2

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [Ць)ск], В h от 2 до 40; K(h)U от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений амплитудных и среднеквадратических значений гармонических составляющих фазных напряжений, %

±1,0

Диапазон измерений амплитудных значений гармонических составляющих тока [I(h)a], А h от 2 до 40; K(h)I от 1 до 50 %

от 0,00bV2 до 30-V2

Диапазон измерений среднеквадратических значений гармонических составляющих тока [!ъ)ск], А h от 2 до 40; K(h)I от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений амплитудных и среднеквадратических значений гармонических составляющих тока, %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух входных напряжений (ф^ш), градус при U от 30 до 300 В; K(h)U от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух входных напряжений, градус: при h от 2 до 20 включ. при h св. 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух входных токов (ф(^п), градус при I от 0,1 до Imax А; K(h)I от 1 до 50 %

от 0 до 360

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух входных токов, градус: при h от 2 до 20 включ. при h св. 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы (ф^ш), градус при I от 0,1 до Imax А; K(h)I от 1 до 50 %; К(Юи от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, градус: при h от 2 до 20 включ. при h от св. 20 до 40

±0,3

±0,6

Диапазон измерений активной мощности гармоник в каждой из фаз [Радф], Вт

при h от 2 до 40; K(h)U от 1 до 20 %

от 0,0003 до 1800

Диапазон измерений реактивной мощности гармоник в каждой из фаз [Q(h^], вар h от 2 до 40; K(h)U от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной погрешности измерений

активной и реактивной мощности гармоник в каждой из фаз, %

при I от 0,1 до 1 А; K(h)i от 10 до 50 %;

при I от 1,0 до Imax А; K(h)I от 1 до 5 включ. %;

при I от 1,0 до Imax А; K(h)I от св. 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [K2U], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [K2U], %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [K0U], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [K0U], %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5UY], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5UV], %

±0,1

Диапазон измерений отклонения частоты [^,ткл], Гц при ^ом = 50 Гц; при ^ом = 60 Гц

от 0,000 до ±5,000 от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты, Гц

±0,01

1) нормирующее значение приведенной погрешности - полная мощность гармоники

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих напряжения [K(h)U], % h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)U] в диапазоне от 0 до 1 включ. %, %

±0,003

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)U] в диапазоне от св. 1 до 20 %, %

±0,3

Диапазон измерений коэффициента гармонических составляющих тока [K(h)i], %

при I от 0,1 до Imax А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)I] в диапазоне от 0 до 1 включ. %, %

±0,003

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)I] в диапазоне от св. 1 до 50 %, %

±0,30

Диапазон измерений амплитудных значений гармонических составляющих фазных напряжений [U(h)a], В h от 2 до 40; K(h)U от 1 до 20 %

от 0,3^2 до 60-V2

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [Ць)ск], В h от 2 до 40; K(h)U от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений амплитудных и среднеквадратических значений гармонических составляющих фазных напряжений, %

±0,3

Диапазон измерений амплитудных значений гармонических составляющих тока [I(h)a], А h от 2 до 40; K(h)I от 1 до 50 %

от 0,001^2 до 30-V2

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1ъ)ск], А h от 2 до 40; K(h)I от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений амплитудных и среднеквадратических значений гармонических составляющих тока, %

±0,3

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух входных напряжений (ф^ш), градус при U от 30 до 300 В; K(h)U от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух входных напряжений, градус: при h от 2 до 20 включ. при h от св. 20 до 40

±0,1

±0,2

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух входных токов (ф(^п), градус при I от 0,1 до Imax А; K(h)I от 1 до 50 %

от 0 до 360

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух входных токов, градус: при h от 2 до 20 включ. при h от св. 20 до 40

±0,1

±0,2

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы (ф(И)щ), градус при I от 0,1 до Imax А; K(h)I от 1 до 50 %; К(Ющ от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, градус: при h от 2 до 20 включ. при h от св. 20 до 40

±0,1

±0,2

Диапазон измерений активной мощности гармоник в каждой из фаз [Р(И)ф], Вт

при h от 2 до 40; K(h)U от 1 до 20 %

от 0,0003 до 1800

Диапазон измерений реактивной мощности гармоник в каждой из фаз [Q(h^], вар

h от 2 до 40; K(h)U от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной погрешности измерений

активной и реактивной мощности гармоник в каждой из фаз, %

при I от 0,1 до 1 А; K(h)I от 10 до 50 %;

при I от 1,0 до Imax А; K(h)I от 1 до 5 включ. %;

при I от 1,0 до Imax А; K(h)I от св. 5 до 50 %

±1,0

±1,0

±0,6

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [К2и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [К2и], %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [К0и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [К0и], %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5UY], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5UV], %

±0,1

Диапазон измерений отклонения частоты [Готкл], Гц при Гном = 50 Гц; при Гном = 60 Гц

от 0,000 до ±5,000 от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты, Гц

±0,003

1) нормирующее значение приведенной погрешности - полная мощность гармоники

Наименование

определяемой

метрологической

характеристики

Пределы допускаемой основной абсолютной погрешности

Диапазоны

определяемой

метрологической

характеристики

Примечание

СЕ603М1.3-

ХТ-0,05-Х

СЕ603М1.3-

ХТ-0,02-Х

1

2

3

4

5

Для трансформаторов напряжения:

Погрешность напряжения [биты] (бки(Тр)), %

±0,10

±0,04

биТН от -20 до +20 %

Метод

непосредственного измерения входных величин

при U(1) от 30 до 300 В

±(0,005+0,05 ■|5итН|)

Метод сличения с эталонным ТН при U(1) от 5 до 20 В

±(0,002+0,02-|5Ura|)

Метод сличения с эталонным ТН при U(1) от 20 до 300 В

Угловая погрешность [ ЛфтН] (Лф и(Тр)Х градус

±0,010

ЛфТН от -5 до +5 градусов

Метод

непосредственного измерения входных величин

при U(1) от 30 до 300 В

±(0,005+0,05 ■|ЛфтН|)

Метод сличения с эталонным ТН при U(1) от 5 до 20 В

±(0,002+0,02-|ЛфтН|)

Метод сличения с эталонным ТН при U(1) от 20 до 300 В

Для трансформаторов тока

Токовая погрешность (бЬтг), %;

±(0,010+0,10-|5Iti|)

5ITx от -20 до +20 %

Метод сличения с эталонным ТТ при I(1) от 0,01 до 0,05 А

±(0,005+0,05-|5Iti|)

Метод сличения с эталонным ТТ при I(1) от 0,05 до 0,20 А

±(0,002+0,02-|5Iti|)

Метод сличения с эталонным ТТ при I(1) от 0,20 А

до Imax )

1

2 3

4

5

Угловая погрешность (Дфгг), градус

±(0,010+0,10-|Дфхх|)

ДфТТ от -5 до +5 градусов

Метод сличения с эталонным ТТ 1(1) от 0,01 до 0,05 А

±(0,005+0,05 • | Дфтт|)

при 1(1) от 0,05 до 0,20 А

±(0,002+0,02-|Дфхх|)

при 1(1) от 0,20 А

до Imax

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

1) Imax - максимальное значение силы тока последовательных цепей ваттметра-счетчика соответствующего исполнения.

Наименование дополнительной погрешности

Значение

дополни

тельной

погреш

ности

Примечание

1

2

3

Пределы допускаемой дополнительной погрешности измерений среднеквадратических значений фазных напряжений [U], основной гармоники фазных напряжений [U(1)] и междуфазных напряжений [Цмф] от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

U и U(1) от 30 до 300 В,

U^ от 50 до 500 В

Пределы допускаемой дополнительной погрешности измерений среднеквадратических значений силы фазных токов [I] и силы тока основной гармоники фазных токов [1(1)] от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

I и 1(1) от 0,001 А 1)

до Imax

Пределы допускаемой дополнительной погрешности измерений активной мощности, реактивной мощности и полной мощности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 А до Imax, 1Какт12) от 0,31 до 1,0 или |Креакт13) от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности преобразований измеренной активной мощности в частотный сигнал от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 А до Imax, 1Какт12) от 0,1 до 1,0 или |Креакт13) от 0,1 до 1,0

1

2

3

Пределы допускаемой дополнительной погрешности определения относительной погрешности счетчиков электрической энергии от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 до Imax А, 1Какт12) от 0,1 до 1,0 или |Креакт13) от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности измерений активной и реактивной электрической энергии от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 до Imax А, 1Какт12) от 031 до 1,0 или |Креакт13) от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности измерений активной мощности и реактивной мощности основной гармоники в каждой из фаз от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В, I от 0,01 до Imax А

Пределы допускаемой дополнительной погрешности определения метрологических характеристик ваттметров-счетчиков при поверке трансформаторов тока и напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

5Uth от -20 до +20 %,

U(1) от 1 до 300 В 5ITx от -20 до +20 %,

I(1) от 0,01 до

Imax А

Пределы допускаемой дополнительной погрешности измерений временных интервалов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

1,0

При времени усреднения не менее 20 с

Пределы допускаемой дополнительной погрешности измерений среднеквадратического значения силы фазных токов I и силы тока основной гармоники фазных токов I(1) от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности

1,0

I и I(1) от 0,001 до

Imax А

Пределы допускаемой дополнительной погрешности измерений активной мощности, реактивной мощности и полной мощности от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 до Imax А, 1Какт1 от 0,1 до 1,0 или

1Креакт1 от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности преобразований измеренной активной мощности в частотный сигнал от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 до Imax А, 1Какт1 от 0,1 до 1,0 или

|Креакт| от 0,1 до 1,0

1

2

3

Пределы допускаемой дополнительной погрешности определения относительной погрешности счетчиков электрической энергии от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 А до Imax, 1Какт1 от 0,1 до 1,0 или

|Креакт| от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности измерений активной и реактивной электрической энергии от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности

1,0

U от 30 до 300 В,

I от 0,001 А до Imax, 1Какт1 от 0,1 до 1,0 или

|Креакт| от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности измерений среднеквадратических значений фазных напряжений [U], основной гармоники фазных напряжений [U(1)] и междуфазных напряжений [имф], вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

U и U(1) от 30 до 300 В,

имф от 50 до 500 В

Пределы допускаемой дополнительной погрешности измерений среднеквадратических значений силы фазных токов [I] и силы тока основной гармоники фазных токов [I(1)], вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

I и I(1) от 1,0 до 10 или 60 А (по исполнениям)

Пределы допускаемой дополнительной погрешности измерений активной мощности, реактивной мощности и полной мощности, вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

|Креакт| =1,0

Пределы допускаемой дополнительной погрешности определения относительной погрешности счетчиков электрической энергии, вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

|Креакт| =1,0

Пределы допускаемой дополнительной погрешности преобразований измеренной активной мощности в частотный сигнал, вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

|Креакт| =1,0

Пределы допускаемой дополнительной погрешности измерений активной и реактивной электрической энергии, вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

1Креакт1 =1,0

Пределы допускаемой дополнительной погрешности измерений активной мощности и реактивной мощности основной гармоники в каждой из фаз, вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %;

±0,1

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

|Креакт| =1,0

1

2

3

Пределы допускаемой дополнительной погрешности определения метрологических характеристик ваттметров-счетчиков при поверке трансформаторов тока и напряжения, вызванной магнитным полем индукцией 0,5 мТл, созданным током одинаковой частоты с частотой сигналов основной гармоники, %

±0,1

5UTh от -20 до +20 %,

U(1) от 1 до 300 В 51ТТ от -20 до +20 %,

1(1) от 0,01 до

Imax А

Пределы допускаемой дополнительной погрешности измерений активной мощности, реактивной мощности и полной мощности от несимметрии напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи, в долях от пределов допускаемой основной погрешности

2,0

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

|Креакт| =1,0

Пределы допускаемой дополнительной погрешности преобразований измеренной активной мощности в частотный сигнал от несимметрии напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи, в долях от пределов допускаемой основной погрешности

2,0

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

1Креакт1 =1,0

Пределы допускаемой дополнительной погрешности определения относительной погрешности счетчиков электрической энергии от несимметрии напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи, в долях от пределов допускаемой основной погрешности

2,0

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

1Креакт1 =1,0

Пределы допускаемой дополнительной погрешности измерений активной и реактивной электрической энергии от несимметрии напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи, в долях от пределов допускаемой основной погрешности

2,0

U от 30 до 300 В,

I от 1,0 А до 60 А (по исполнениям), 1Какт1 =1,0 или

|Креакт| =1,0

1)    Imax - максимальное значение силы тока последовательных цепей ваттметра-счетчика соответствующего исполнения;

2)    Какт - коэффициент активной мощности;

3)    Креакт - коэффициент реактивной мощности.

Наименование характеристики

Значение

Диапазон частот входных сигналов, Гц

от 45 до 66

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230+35 50 / 60

Потребляемая мощность, В-А, не более:

70

Габаритные размеры, мм, не более:

- высота

145

- ширина

510

- длина

470

Масса, кг, не более

18

Условия эксплуатации:

- температура окружающего воздуха, °С;

от +10 до +40

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Наименование

Обозначение

Количество

Ваттметр-счетчик многофункциональный СЕ603М1

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411151.005 РЭ

1 шт.

Формуляр

САНТ.411151.005 ФО

1 шт.

Методика поверки

САНТ.411151.006 Д1

1 шт.

Комплект ЗИП

Одно из исполнений

1 комплект

Наименование

Обозначение

Количество

Ваттметр-счетчик многофункциональный СЕ603М1

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411151.006 РЭ

1 шт.

Формуляр

САНТ.411151.006 ФО

1 шт.

Методика поверки

САНТ.411151.006 Д1

1 шт.

Комплект ЗИП

Одно из исполнений

1 комплект
