| Номер в госреестре | 76868-19 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | СКАУТ |
| Изготовитель | Общество с ограниченной ответственностью «МВС Мехатроника» (ООО «МВС Мехатроника»), г. Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические дискретного действия СКАУТ (далее - дозаторы) предназначены для автоматического дозирования материалов.
Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого вещества, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее - АЦП) и отображением значения дозируемого вещества в единицах массы в системе управления.
Конструктивно дозаторы состоят из металлической рамы, на которой закреплен питатель, представляющий собой клапан дозирования (далее - клапан), грузоприемного устройства для взвешивания тары до и после заполнения и системы управления. Тип заполнения - сверху.
Грузоприёмное устройство (далее - ГПУ) опирается на один или четыре тензорезисторных весоизмерительных датчика (далее - датчики), может быть оснащено роликовым или цепным транспортером, пневматическим подъемом или иметь П-образную форму (для установки паллет при помощи гидравлической тележки).
В дозаторах используются датчики весоизмерительные тензорезисторные С и H (регистрационный № 53636-13), датчики весоизмерительные тензорезисторные Т (регистрационный № 53838-13), датчики тензорезисторные весоизмерительные «балочного типа» моделей 4184, 4519, 4044, 4162, (регистрационный № 65293-16).
Система управления дозаторов состоит из модуля аналогового входа ОВЕН МВ110 (регистрационный № 51291-12) и контроллера ОВЕН (модель СПК107 или СПК110) (система управления СУД2О); либо модуля многофункционального Siwarex WP 231 (регистрационный № 72345-18) и контроллеров программируемых: Simatic S7-1200 (регистрационный № 6333916), Simatic S7-1500 (регистрационный № 60314-15), SIMATIC ET 200SP (регистрационный № 60344-15 (система управления СУД2C).
Система управления дозаторов осуществляется по средствам сенсорного дисплея (СУД2С и СУД2О, представленного на рисунке 2.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния дозатора, режима работы и исправности узлов;
- задание номинальной массы дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемного устройства;
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- автоматическое прекращение работы в случае возникновения аварийных ситуаций;
- представление результатов дозирования, и передача измерительной информации на внешние электронные устройства с помощью интерфейсов: RS232, RS485, Ethernet.
вид:
СКАУТ - [1][2]
[1] - модификация дозатора:
- 22, 22А - для розлива в бочки;
- 23, 23А - для розлива в канистры, ведра, бочки, кловертейнеры или IBC контейнеры, размещенные на паллетах;
- 11, 11 А, 21, 21А - для розлива в канистры, ведра, мешки, банки, а также множеством дополнительных принадлежностей, таких как каплесборники с управлением, сигналы переполнения или устройства вытяжки газов, грубое и точное дозирование, ручные откупоривающие-укупоривающие и пломбирующие станции с пружинным балансиром.
[2] - УХЛ 2 - уличное исполнение дозатора, предусматривает установку контроллера в отапливаемом шкафу.
Дозаторы оснащены следующими устройствами и функциями, приведенными в таблице 1.
Таблица 1 - Устройства и функции дозатора
| Устройства и функции | Ссылка на пункт ГОСТ 8.610-2012 |
| Устройство установки нуля | 2.2.4 |
| Полуавтоматическое устройство установки нуля | 2.2.4.2 |
| Автоматическое устройство установки нуля | 2.2.4.3 |
| Устройство начального установления на нуль | 2.2.4.4 |
| Устройство слежки за нулем | 2.2.4.5 |
| Устройство автоматического тарирования с компенсированием массы тары | 2.2.5 |
Идентификационные данные маркировки наносятся на грузоприемное устройство и на систему управления.
На маркировочной табличке системы управления указывается:
- наименование производителя;
- обозначение типа дозатора;
- год изготовления;
- серийный номер дозатора;
- класс точности Х(х);
- обозначение продукта (ов), подлежащего дозированию;
- номинальные минимальная и максимальная дозы (Minfill и Maxfill соответственно);
- параметры электрического питания;
- знак утверждения типа.
На маркировочной табличке грузоприемного устройства указывается:
- наименование производителя;
- обозначение типа грузоприемного устройства;
- год изготовления;
- серийный номер;
- максимальная нагрузка (Мах).
Нанесение знака поверки производится нанесением оттиска клейма ОТК предприятия-изготовителя на мастику, нанесенную в отверстие одного из винтов крепления контроллера.

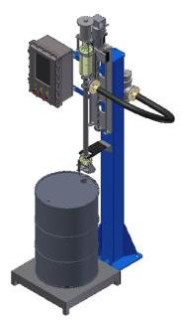

Общий вид дозаторов представлен на рисунке 1. Обозначение места нанесения знака поверки представлены на рисунке 2.
Система управления средства измерения оснащена встроенным программным обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля.
Изменение ПО через интерфейс пользователя невозможно. Обновления ПО в процессе эксплуатации не предусмотрено.
Идентификационные данные ПО доступны для просмотра при включении средства измерения, идентификационные данные функционального ПО отображаются на дисплее при работе средства измерения.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | СУД2С | СУД2О |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 | не ниже 1.00 |
| Цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода) | -* | |
| * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 11, 11A | 21, 21А | 22, 22А | 23, 23А | |
| Номинальное значение класса точности по ГОСТ 8.610-2012 | Ref (0,5) | |||
| Класс точности по ГОСТ 8.610-2012* | Х(0,5) | |||
| Наибольший предел Мах, кг | 5/10/20 | 20/50/100 | 200/500 | 1000/2000/3000 |
| Цена деления шкалы d, г | 1/3/5 | 5/10/20 | 50/100 | 200/500/1000 |
| Максимальная производительность, доз/час | 3000 | 500 | 150 | 150 |
| * Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначено средство измерений (материал указывается на маркировочной табличке). | ||||
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610-2012_
| d, г | Класс точности |
| Х(0,5) | |
| 1/3/5 | 0,5 |
| 5/10/20 | 1 |
| 50/100 | 5 |
| 200/500/1000 | 10 |
Таблица 5 - Метрологические характеристики
| Значение массы дозы, F, г | Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(0,5) | Максимально допускаемая погрешность заданного значения MPSE, при первичной поверке и в эксплуатации | |
| первичная поверка | при эксплуатации | ||
| 1000 < F < 10000 | 0,6% | 0,75% | 0,1875% |
| 10000 < F < 50000 | 60 г | 75 г | 18,75 г |
| 15000 < F | 0,4% | 0,5% | 0,125% |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С: | |
| - для ГПУ с датчиками С, Н и Т | от -50 до +50 |
| - для ГПУ с датчиками 4184, 4519, 4044, 4162 | от -50 до +50 |
| - для системы управления | от 0 до +40 |
| - относительная влажность, %, не более | 85 |
| Габаритные размеры дозатора, мм, не более | 4000x2000x4500 |
| Масса дозатора, кг, не более | 4000 |
| Параметры источника питания переменного тока: | |
| -напряжение, В | от 323 до 418 |
| -частота, Гц | 50±1 |
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 1000 ч | 0,92 |
| Полный срок службы, лет | 15 |
наносится в виде наклейки или фотохимическим способом на фирменную пластину, закрепленную на корпусе средства измерения, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовые автоматические дискретного действия | СКАУТ | 1 шт. |
| Руководство по эксплуатации (по заказу) | - | 1 экз. |
| Паспорт | СКАУТ 00.000.00.000.ПС | 1 экз. |
осуществляется по документу ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
- рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 (гири класса точности М1 по ГОСТ OIML R 111-1-2009);
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемых пределов погрешности дозаторов.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствии со схемой пломбировки (рисунок 2) и/или на свидетельство о поверке.
отсутствуют.
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний
ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 3618-002-22676548-2019 Дозаторы весовые автоматические дискретного действия СКАУТ. Технические условия
