| Номер в госреестре | 76870-19 |
| Наименование СИ | Устройства для измерений углов установки колес грузовых автотранспортных средств |
| Обозначение типа СИ | I-Track II PREMIUM, мод. FIXED PREMIUM, MOBILE PREMIUM; I-Track II CLASSIC, мод. FIXED CLASSIC, MOBILE CLASSIC; I-Track, мод. JT FIXED K II, JT MOB K II, JT FIXED K, JT MOB K |
| Изготовитель | "Car-O-Liner Group AB", Швеция |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес грузовых автотранспортных средств серии I-Track II PREMIUM, модификаций FIXED PREMIUM, MOBILE PREMIUM, серии I-Track II CLASSIC, модификаций FIXED CLASSIC, MOBILE CLASSIC и серии I-Track, модификаций JT FIXED K II, JT MOB K II (далее - устройства) для измерений углов установки управляемых и неуправляемых колес и положения осей любых типов грузовых автотранспортных средств и автобусов.
Устройства обеспечивают измерение следующих основных параметров подвески автомобиля:
- угла развала управляемых и неуправляемых колес;
- угла схождения управляемых и неуправляемых колес;
- угла продольного наклона оси поворота управляемых колес автомобилей;
- угла поперечного наклона оси поворота управляемых колес автомобилей;
- угла максимального поворота управляемых колес автомобилей.
Действие устройств основано на измерении угловых параметров, определяющих положение колес грузовых автотранспортных средств, с помощью прецизионных датчиков и специальных измерительных узлов, и шкал.
За измерительную базу принимается осевая линия проведенная через середины первой управляемой оси и задней ведущей оси грузового автотранспортного средства, которая должна совпадать с вектором направления движения.
Эта линия определяется с помощью измерительных блоков, колесных адаптеров и шкал-мишеней, которые устанавливаются на пол измерительного участка, со стороны переднего и заднего бамперов автомобиля (для модификации MOBILE PREMIUM, MOBILE CLASSIC, JT MOB K II, JT MOB K ) или стационарных шкал-мишеней, смонтированных на полу или на стенах (для модификации FIXED PREMIUM, FIXED CLASSIC, JT FIXED K II, JT FIXED K).
Для привязки измерений к осевой линии рамы (ось симметрии рамы) необходим дополнительный комплект измерительного модуля мод. JT745.
Измерительные блоки устройств крепятся при помощи универсальных адаптеров на диски правого и левого колес выбранной оси, а лазерный луч проецируется на шкалы-мишени. Отраженный от шкал-мишеней сигнал поступает обратно в измерительные блоки, а затем передается на персональный компьютер для обработки и отображения результатов измерений.
Устройства конструктивно состоят из измерительных блоков, шкал-мишеней и комплекта вспомогательных устройств и приспособлений.
Измерительные блоки конструктивно выполнены в виде законченных модулей в корпусе специальной формы. Измерительные блоки содержат лазерную оптическую измерительную систему для измерений углов установки колес в горизонтальной плоскости (схождение колес) и электронные уровни - инклинометры - для измерений углов установки колес в вертикальной плоскости (развала, наклонов оси поворота колеса автомобиля).
Каждый измерительный блок имеет кнопочную панель для управления процессом измерений.
Выпускаемые модификации устройств отличаются друг от друга комплектностью поставки и применением, а именно:
- FIXED PREMIUM, FIXED CLASSIC, JT FIXED K II, JT FIXED K - «стационарная» модификация устройств, применяется для работы на фиксированном рабочем участке;
- MOBILE PREMIUM, MOBILE CLASSIC, JT MOB K II, JT MOB K - «мобильная» модификация устройств, применяется для работы на нефиксированном рабочем участке.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование путём нанесения краски на крепёжные винты на корпусе измерительных блоков.

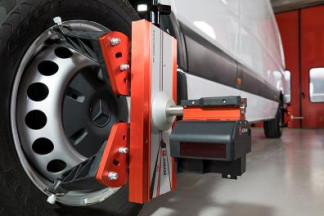

Общий вид устройств представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид устройств для измерений углов установки колес грузовых автотранспортных средств серии I-Track, модификаций JT FIXED K II, JT MOB K II, JT MOB K, JT FIXED K, серии I-Track II CLASSIC, модификаций FIXED CLASSIC, MOBILE CLASSIC
Программное обеспечение «Home Base III» используется совместно с устройствами серии I-Track, модификаций JT FIXED K II, JT MOB K II, JT FIXED K, JT MOB K (далее - ПО).
ПО «Home Base IV» используется совместно с устройствами серии I-Track II PREMIUM, модификаций FIXED PREMIUM, MOBILE PREMIUM, и устройствами серии I-Track II CLASSIC, модификаций FIXED CLASSIC, MOBILE CLASSI.
ПО устанавливается на персональный компьютер, разработано специально для устройств и служит для управления их функциональными возможностями, а также для измерений и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Home Base III» | «Home Base IV» |
| Номер версии (идентификационный номер) ПО, не ниже | 3.2.0.4 | 4.01 |
| Цифровой идентификатор ПО | 4CE3864D | 4CE3864D |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Угол развала колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -5 до +10 ±3 |
| Угол индивидуального схождения колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -25 до +25 ±3 |
| Угол продольного наклона оси поворота управляемых колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -20 до +20 ±10 |
| Угол поперечного наклона оси поворота управляемых колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -20 до +20 ±20 |
| Угол максимального поворота управляемых колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | от -60 до +60 ±30 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Допустимый диаметр обода проверяемых колес, мм | от 406 до 610 |
| Требование по электропитанию - напряжение питания переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
| Габаритные размеры измерительного блока (ДХШ*В), мм, не более | 332x388x182 |
| Масса измерительного блока, кг, не более | 5,1 |
| Диапазон рабочих температур, °С | от +15 до +35 |
наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на панель измерительного блока.
| Таблица 5 - Комплектность средства измерений модификации FIXED PREMIUM | ||
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 2 |
| Зарядное устройство | - | 2 |
| Фиксатор рулевого колеса | - | 1 |
| Короткий магнитный колесный адаптер | - | 4 |
| Длинный магнитный колесный адаптер | - | 4 |
| Противоскользящая площадка | - | 4 |
| Шкала-мишень | - | 4 |
| Держатель для шкалы | - | 4 |
| Крепление держателей к полу | - | 4 |
| Крепление держателей к стене | - | 4 |
| Диск с ПО | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 08-18 | 1 |
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 2 |
| Зарядное устройство | - | 2 |
| Фиксатор рулевого колеса | - | 1 |
| Колесный адаптер с фиксированной осью 16-24" | - | 6 |
| Противоскользящая площадка | - | 2 |
| Шкала-мишень | - | 4 |
| Держатель для шкалы | - | 4 |
| Крепление держателей к полу | - | 4 |
| Диск с ПО | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 08-18 | 1 |
Таблица 7 - Комплектность средства измерений модификации JT FIXED K II, JT FIXED K
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 2 |
| Зарядное устройство | - | 2 |
| Фиксатор рулевого колеса | - | 1 |
| Колесный адаптер с фиксированной осью 16-24" | - | 6 |
| Противоскользящая площадка | - | 2 |
| Шкала-мишень с кронштейнами | - | 4 |
| Держатель для шкалы | - | 4 |
| Диск с ПО | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 08-18 | 1 |
Таблица 8 - Комплектность средства измерений модификации MOBILE PREMIUM
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 2 |
| Зарядное устройство | - | 2 |
| Фиксатор рулевого колеса | - | 1 |
| Короткий магнитный колесный адаптер | - | 4 |
| Длинный магнитный колесный адаптер | - | 4 |
| Противоскользящая площадка | - | 2 |
| Мобильная измерительная шкала | - | 2 |
| Диск с ПО | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 08-18 | 1 |
Таблица 9 - Комплектность средства измерений модификации MOBILE CLASSIC
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 2 |
| Зарядное устройство | - | 2 |
| Фиксатор рулевого колеса | - | 1 |
| Колесный адаптер с фиксированной осью 16-24" | - | 6 |
| Противоскользящая площадка | - | 2 |
| Мобильная измерительная шкала | - | 2 |
| Диск с ПО | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 08-18 | 1 |
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 2 |
| Зарядное устройство | - | 2 |
| Фиксатор рулевого колеса | - | 1 |
| Колесный адаптер с фиксированной осью 16-24" | - | 6 |
| Противоскользящая площадка | - | 2 |
| Комплект мобильных измерительных шкал | - | 1 |
| Диск с ПО | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 08-18 | 1 |
осуществляется по документу МП АМП 08-18 «Устройства для измерений углов установки колес грузовых автотранспортных средств серии I-Track II PREMIUM, модификаций FIXED PREMIUM, MOBILE PREMIUM, серии I-Track II CLASSIC, модификаций FIXED CLASSIC, MOBILE CLASSIC и серии I-Track, модификаций JT FIXED K II, JT MOB K II, JT FIXED K , JT MOB K. Методика поверки», утверждённому ООО «Автопрогресс-М» «03» октября 2018 г. Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Техническая документация «Car-O-Liner Group AB», Швеция
