Резервуары стальные вертикальные цилиндрические РВСП-1000, 76871-19

76871-19
Резервуары стальные вертикальные цилиндрические РВСП-1000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Карточка СИ
Номер в госреестре 76871-19
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВСП-1000
Изготовитель АО "Самарский резервуарный завод", г.Самара
Год регистрации 2019
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВСП-1000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров стальных вертикальных цилиндрических РВСП-1000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВСП-1000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Резервуары стальные вертикальные цилиндрические РВСП-1000 с заводскими номерами 217 и 218 расположены на территории АО "ННК-Амурнефтепродукт", резервуарный парк, Тыгдинская нефтебаза, 676150, ст. Тыгда, ул. Станционная, 66.

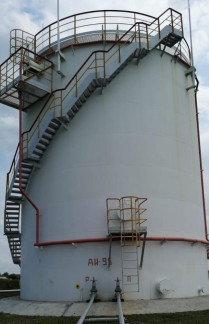

Общий вид резервуара стального вертикального цилиндрического РВСП-1000 представлен на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

1000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, оС

от -40 до +50

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВСП-1000 зав. №№ 217, 218

2 шт.

Технический паспорт

2 экз.

Градуировочная таблица

2 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).

Основные средства поверки:

-    рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;

-    рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

-    динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;

-    нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.

Допускается применение аналогичных средств поверки обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-1000

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
