| Номер в госреестре | 76873-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ЦНИИ "Проектстальконструкция", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары снабжены площадкой обслуживания и лестницей для доступа на крышу. Резервуары стальные вертикальные цилиндрические РВС-2000 (№ 30, № 33) расположены на территории структурного подразделения ООО ТД «Агро-М» - Рузаевской нефтебазы, Республика Мордовия, г. Рузаевка, у. Строительная, д. 9.

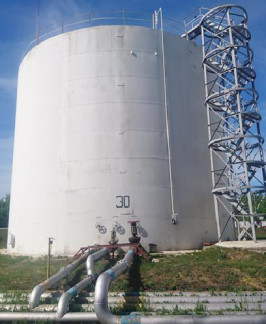

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического
РВС-2000 № 33
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
наносится на титульный лист технического паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- рулетки измерительные металлические с грузом 2-го класса точности РНГ, мод. Р10Н2Г, Р20Н2Г, регистрационный № 60606-15, верхний предел измерений 10 и 20 м;
- рулетки измерительные металлические 2-го класса точности TS20/2, TS30/2, регистрационный № 22003-07, верхний предел измерений: 20 и 30 м;
- нивелир оптико-механический с компенсатором VEGA L32C, регистрационный № 50514-12;
- теодолит 2Т30П, регистрационный № 5305-85;
- дальномер лазерный Leica DISTO D5, регистрационный № 41142-09;
- толщиномер ультразвуковой А1208, регистрационный № 23900-02;
- линейка измерительная металлическая, регистрационный № 20048-05, диапазон измерений от 0 до 500 мм;
- анемометр-термометр цифровой ИСП-МГ4, регистрационный № 35211-07;
- анализатор-течеискатель АНТ-3М, регистрационный № 39982-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
