Государственный реестр средств измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000, 76876-19

76876-19
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 76876-19
Наименование СИ Резервуар стальной вертикальный цилиндрический теплоизолированный
Обозначение типа СИ РВС-20000
Изготовитель ООО "Завод "АНКЕР", г.Челябинск
Год регистрации 2019
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 20000 м .

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Цилиндрическая стенка резервуара включает в себя девять цельносварных поясов полистовой сборки.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар РВС-20000 с заводским номером 77 расположен по адресу: 607650, Нижегородская область, г. Кстово, шоссе Центральное, промзона ТСП, ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез».

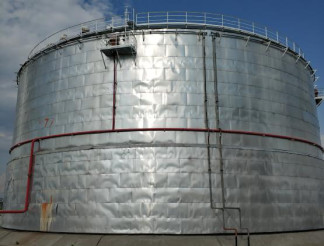

Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-20000 представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от - 50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-20000

1 шт.

Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Методика поверки

МП 0002-2019

1 экз.

Поверка

осуществляется по документу МП 0002-2019 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-20000. Методика поверки», утвержденному ООО «МетроКонТ» 22 июля 2019 г.

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);

-    рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);

-    тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-20000

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 16.09.2024
