| Номер в госреестре | 76880-19 |
| Наименование СИ | Спектрометр рентгенофлуоресцентный |
| Обозначение типа СИ | S8 LION |
| Изготовитель | "Bruker AXS GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр рентгенофлуоресцентный S8 LION (далее - спектрометр) предназначен для измерений массовой доли элементов в металлах, сплавах, порошках, в различных твердых материалах.
Описание средства измерения
Принцип действия спектрометра основан на измерении интенсивности флуоресцентного рентгеновского излучения атомов исследуемых образцов. Источником первичного излучения является рентгеновская трубка. Спектрометр оснащен рентгеновской трубкой мощностью на 3,2 кВт с Cr андодом.
Конструктивно спектрометр представляет собой стационарный напольный модульный прибор, который состоит из: блока рентгеновской трубки с источником питания; камеры для измерения с автоматическим устройством загрузки образцов, спектральным блоком и усилителями; микропроцессорного блока управления; системы регистрации. Дополнительно спектрометр оснащен системами охлаждения и вакуумирования.
Спектральный блок оснащен установленными и настроенными каналами-монохроматорами для анализа Mg, F, B, C, Fe, Cr, Si, Ca, P и Al. Регистрация интенсивностей линий флуоресцентного излучения производится с помощью пропорциональных газовых, сцинтилляционных детекторов на основе кристалла NaJ и энергодисперсионного полупроводникового детектора с возможностью анализа элементов от Na до U. Градуировка спектрометра производиться по стандартным образцам состава.
Управление спектрометром и обработка результатов измерений осуществляется с помощью встроенного микропроцессорного контроллера, который имеет интерфейсы для внешнего компьютера. На мониторе компьютера отображаются режимы работы, результаты измерений интенсивности и концентрации, результаты статистической обработки данных, графическое изображение процесса анализа и пр. Конструкция спектрометра обеспечивает безопасные условия работы.
При максимальном напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см не превышает 1 мкЗв/ч.

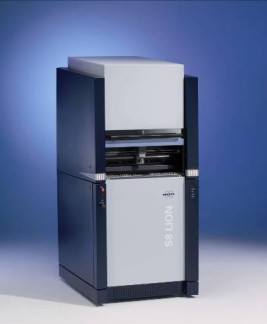

Общий вид средства измерений, обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид спектрометра рентгенофлуоресцентного S8 LION, обозначение места
нанесения знака поверки
Пломбирование спектрометра не предусмотрено.
Спектрометр оснащен программным обеспечением (ПО), позволяющим проводить диагностические тесты спектрометра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPECTRAplus |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 |
| Цифровой идентификатор ПО | Описание |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Регистрируемые элементы1-* | от натрия (z2)=11) до урана (z=92) |
| Чувствительность, кимп/(с-мА-%), не менее3* Si (на линии Ка) Al (на линии Ка) Fe (на линии Ка) Ca (на линии Ка) Mg (на линии Kа) | 0,030 0,030 0,10 0,20 0,010 |
| Предел допускаемого относительного СКО выходного сигнала элемнетов2), % | 0,4 |
| 1) При измерении в режиме энергодисперсионного рентгенофлуоресцентного анализа. 2) z - порядковый номер элемента в периодической таблице элементов. 3) При измерении скорости счёта импульсов для Si, Al, Fe, Ca, Mg с помощью ГСО 1895-90П в режиме волнодисперсионного рентгенофлуоресцентного анализа. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | 220^" (1 или з фазы) |
| - напряжение переменного тока, В | |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В • А, не более | 7000 |
| Габаритные размеры, мм, не более: | |
| - высота | 1930 |
| - ширина | 840 |
| - длина | 1180 |
| Масса, кг, не более | 560 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +17 до +29 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный | S8 LION | 1 шт. |
| Запасные части, расходуемые материалы и прочие принадлежности | ЗИП | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 66-251-2019 | 1 экз. |
| Персональный компьютер | ПК | 1 шт. |
| Система охлаждения | - | 1 шт. |
| Система вакуумирования | - | 1 шт. |
осуществляется по документу МП 66-251-2019 «ГСИ. Спектрометр рентгенофлуоресцентный S8 LION. Методика поверки», утвержденному ФГУП «УНИИМ» 12 августа 2019 г.
Основные средства поверки:
- ГСО 1895-90П стандартный образец шлака сталеплавильного (Ш4): интервал аттестованных значений массовой доли компонентов от 0,01 до 30 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0008 % до ±0,21 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на боковую панель спектрометра.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений спектрометр применяется в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Техническая документация фирмы-изготовителя «Bruker AXS GmbH», Германия.
