| Номер в госреестре | 76888-19 |
| Наименование СИ | Анализаторы фракционного состава нефтепродуктов промышленные |
| Обозначение типа СИ | Distillation Analyser |
| Изготовитель | "Icon Scientific Ltd.", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы фракционного состава нефтепродуктов промышленные «Distillation Analyser» (далее - анализаторы) предназначены для измерений объема дистиллята и температуры кипения в процессе дистилляции (определения фракционного состава) светлых нефтепродуктов в потоке.
Принцип действия анализаторов основан на автоматической перегонке пробы нефтепродукта при поддержании заданных условий перегонки. Результат выдается в виде зависимости температуры кипения от объема дистиллята для точек начала кипения, заданных объемов дистиллята и конца кипения или в виде значений объемов дистиллята, выкипевших при определенных значениях температуры. Температура измеряется встроенной термопарой, объем дистиллята находится по градуировочной зависимости объема от высоты поршня, хранящейся в памяти анализатора. Высота поршня измеряется с помощью лазерного измерительного устройства. Момент начала кипения (падения первой капли дистиллята) определяется детектором начала кипения, конца кипения - по характерному изгибу на кривой фракционного состава (момент, когда температура нагревателя растет, а паров нефтепродукта -падает или нестабильна). Диапазон измерений температуры кипения определяется при заказе и настраивается на заводе-изготовителе.
Конструктивно анализатор состоит из блока измерений и контроллера.
Блок измерений включает в себя:
- металлическую дистилляционную колбу с регулируемыми нагревателями;
- теплообменник с регулируемой температурой, в котором происходит конденсация паров нефтепродукта, выкипевших при данной температуре;
- приемник дистиллята;
- системы подачи пробы и удаления дистиллята.

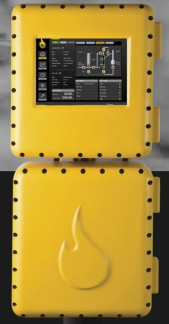

Общий вид анализатора приведен на рисунке 1. Пломбирование корпуса анализатора не предусмотрено. Вид шильдика анализатора приведен на рисунке 2
Программное обеспечение (далее ПО) анализатора предназначено для управления работой анализатора и процессом измерений (режимы нагревания, охлаждения, промывки анализатора между циклами дистилляции, фиксация параметров дистилляции, значений температуры и объема, расчет и построение кривой фракционного состава или заданных точек на ней), хранения, обработки и передачи на внешние устройства полученных данных, диагностики работы анализатора.
Данное ПО является встроенным. Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационный номер программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Distillation Analyser |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики приведены в таблице 2, основные технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений температуры кипения 1), °С | от 30 до 230 от 160 до 400 от 30 до 400 |
| Пределы допускаемой абсолютной погрешности при измерении температуры кипения, соответствующей заданному объему дистиллята, °С | ±6 |
| Диапазон измерений объема дистиллята, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности при измерении объема дистиллята, см3 | ±1 |
| 1) Диапазон измерений анализатора определяется при заказе, указан в паспорта анализатора и не может быть изменен пользователем в процессе эксплуатации. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Объем пробы на один анализ, см3 | от 20 до 25 |
| Напряжение электропитания переменного тока частотой 50±1 Гц, В | 23 0+22-33 |
| Потребляемая мощность, Вт, не более | 1000 |
| Габаритные размеры мм, не более: - длина - ширина - высота | 680 595 1927 |
| Масса анализатора, кг, не более | 465 |
| Условия эксплуатации: В приборном боксе или помещении: - диапазон рабочих температур окружающей среды, oC - диапазон относительной влажности, % - диапазон атмосферного давления, кПа | от +10 до +40 от 0 до 95 от 84 до 104,7 |
| Средний срок службы, лет | 10 |
| Время средней наработки на отказ, ч | 25 000 |
| Маркировка взрывозащиты | 1Ex d IIB+H2 T4 Gb X, 1Ex tb IIIC T85o Db X |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом, например, в виде наклейки.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор фракционного состава нефтепродуктов промышленный | Distillation Analyser | 1 |
| Руководство по эксплуатации, паспорт | - | 1 |
| Комплект ЗИП | - | 1 |
| Методика поверки | МП-242-2328-2019 | 1 |
осуществляется по документу МП 242-2328-2019 «ГСИ. Анализаторы фракционного состава нефтепродуктов промышленные «Distillation Analyser». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 05 сентября 2019 г.
Основные средства поверки:
- стандартные образцы состава и свойств бензина автомобильного ГСО 9495-2009;
- стандартные образцы состава и свойств дизельного топлива ГСО 9493-2009;
- цилиндр мерный вместимостью 25 см3 1 класса точности по ГОСТ 1770-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
