| Номер в госреестре | 76890-19 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | ТМ |
| Изготовитель | "PVTVM Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые серии ТМ (далее преобразователи) предназначены для измерений виброперемещения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого вихретоковым датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению.
Конструктивно преобразователи вихретоковые серии ТМ состоят из вихретокового датчика (сенсора) серии ТМ и преобразователя вихретокового сигнала (согласующего устройства - драйвера), соединённых специальным кабелем.
Преобразователи выпускаются в следующих модификациях: ТМ0110, ТМ0120, ТМ0180 (ТМ0105). Модификации отличаются друг от друга метрологическими характеристиками и габаритными размерами.
Преобразователь модификации ТМ0110 предназначен для измерений осевого перемещения вала, состоит из вихретокового датчика ТМ0110 диаметром 11 мм, драйвера ТМ0182 и соединительного кабеля ТМ0181.
Преобразователь модификации ТМ0120 предназначен для измерения относительных расширений вала, состоит из вихретокового датчика ТМ0120 диаметром 25 мм, драйвера TM0122.
Преобразователь модификации ТМ0180 (ТМ0105) предназначен для измерений относительной вибрации, осевого и радиального перемещений и относительного расширения вала, состоит из вихретокового датчика ТМ0180 (ТМ0105) диаметром 8 мм (5 мм), драйвера ТМ0182 и удлинительного кабеля ТМ0181.

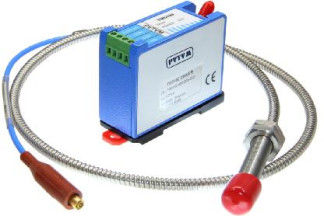

Общий вид преобразователей вихретоковых серии ТМ приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификации | ||
| TM0110 | TM0120 | TM0180 (ТМ0105) | |
| Значение | |||
| 1 | 2 | 3 | 4 |
| Диапазон измерений виброперемещения, мм | от 0,4 до 4,4 | от 2 до 14 | от 0,25 до 2,25 |
| Начальный зазор, мм | 0,4 | 2 | 0,25 |
| Диапазон рабочих частот, Гц | от 0,25 до 3000 | от 0,25 до 2000 | от 0,25 до 10000 |
| Номинальный коэффициент преобразования, мВ/мкм | 4,0 | 0,8 | 8,0 |
| Отклонение коэффициента преобразования от номинального значения, % | ±10 | ±4 | ±4 |
| Неравномерность амплитудно-частотной характеристики, дБ | ±3 | ±3 | ±3 |
| Нелинейность амплитудной характеристики, мм | ±0,06 | ±0,25 | ±0,0254 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Модификации | ||
| TM0110 | TM0120 | TM0180 (ТМ0105) | |
| Значение | |||
| Параметры электрического питания: - напряжение постоянного тока, В | от -23 до -30 | от -15 до -30 | от -23 до -30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C: - для датчика - для драйвера | от -35 до +125 от -35 до +85 | от -35 до +125 от -35 до +85 | от -35 до +125 от -35 до +85 |
| Габаритные размеры, мм, не более: - датчика (диаметрхвысота) -драйвера (длинахширинахвысота) | 11х(от 30 до 250) 85x59x75 | 27х(от 30 до 250) 85x59x75 | 8x5 (5x9) 85x59x75 |
| Масса, кг, не более | 1,0 | 1,0 | 1,0 |
| Маркировка взрывозащиты модификаций TM0110, TM0180, TM0105 | 0Ex ia IIC T4 Ga X, 1EX ia IIC T2 Gb X | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вихретоковый датчик | ТМ0180, ТМ0110, ТМ0105, ТМ0120 | 1 шт. |
| Удлинительный кабель* | ТМ0181 | 1 шт. |
| Преобразователь вихретокового сигнала (драйвер) | ТМ0182, TM0122 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-6191-441-2019 | 1 экз. |
| *Примечание: для модификаций TM01 | 10, ТМ0180 (ТМ0105) | |
осуществляется по документу РТ-МП-6191-441-2019 «ГСИ. Преобразователи вихретоковые серии TM», утвержденному ФБУ «Ростест-Москва» 23 августа 2019 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по приказу Росстандарта от 27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения;
- источник питания GPD-72303S (регистрационный номер в Федеральном информационном фонде № 49221-12);
- мультиметр цифровой Agilent 34410А (регистрационный номер в Федеральном информационном фонде № 33921-07);
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД (регистрационный номер в Федеральном информационном фонде № 41293-09);
- меры длины концевые плоскопараллельные от 0,5 до 100 мм, 2 класса точности по ГОСТ 9038-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в руководстве по эксплуатации.
Приказ Росстандарта от 27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения
Техническая документация фирмы PVTVM Inc.
| Зарегистрировано поверок | 116 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
