| Номер в госреестре | 76892-19 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M1 Plus |
| Изготовитель | ООО "Эффективные технологии Центр", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая «EFT Ml Plus» (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Аппаратура геодезическая спутниковая «EFT Ml Plus» - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса аппаратуры расположена функциональная кнопка управления, светодиодные индикаторы статуса спутников и приема/передачи поправок.
В нижней части корпуса расположен порт LEMO (5 контактов) - RS232, USB порт, втулка с резьбой /-11 для закрепления аппаратуры на геодезической вехе и отсек для аккумуляторных батарей, за которой находится слот для SIM-карты.
Управление аппаратурой осуществляется с помощью полевого контроллера, мобильных устройств на базе различных операционных систем, с подключением к аппаратуре по кабелю или Bluetooth. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: L1, L2C, L2P, L5; GLONASS: L1C, L1P, L2C, L2P; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3.
Аппаратура оснащена встроенными GSM модулем. Опционально может быть установлен радио (УКВ/UHF) модуль для приёма/передачи поправок.

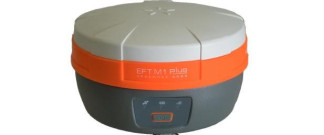

Общий вид аппаратуры представлен на рисунке 1.
В процессе эксплуатации, аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой. Место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.
Аппаратура имеет встроенное программное обеспечение (далее - ПО) «M1-14-P.112.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», «Carlson SurvPC», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | M1-14- P.112.htb | EFT Field Survey | EFT Seismic | Carlson SurvCE | Carlson SurvPC | EFT Post Processing | EFT SeisMonitor |
| Номер версии (идентификационны й номер ПО), не ниже | 1.4 | 2.1.1 | 2.1.1.2 | 5.01 | 5.0 | 1.1.0 | 1.0.0 |
| Цифровой идентификатор ПО | 5B4C45D 7 | 8DB8F86 5 | 1FE131B 6 | 5FA008E 0 | 92D5F9A 7 | 67FEA34C | 64DEFBFA |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)», мм: - в плане - по высоте | ±2-(2,5+0,3-10-6-D) ±2-(5,0+0,5-10-6-d) ±2(8,0+0,5-10-6-D) ±2(15,0+0,8-10-6-D) ±2 (250+1-10-6-D) ±2 (500+1-10-6-D), где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме, мм: - «Статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)», мм: - в плане - по высоте | 2,5+0,3-10-6-D 5,0+0,5-10-6-D 8,0+0,5-10-6-D 15,0+0,8-10-6-D 250+1-10-6-D 500+1-10-6-D, где D - измеряемое расстояние в мм |
| Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане - по высоте | ±2000 ±3000 |
| Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане - по высоте | 1000 1500 |
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 440 |
| Тип антенны | Встроенная |
| Режимы измерений | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Автономный», «Дифференциальные кодовые измерения (DGNSS)» |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор | от 6 до 28 7,4 |
| Габаритные размеры (диаметрхвысота), мм, не более | 164,0x83,5 |
| Масса, кг, не более | 1,4 |
наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая «EFT M1 PLUS» | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Внешняя УКВ антенна (опционально) | - | 1 шт. |
| Внешняя GSM антенна | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт. |
| Коммуникационный кабель OTG | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе) | EFT M1 Р1ш.РЭ | 1 экз. |
| Паспорт | EFT M1 Plus.ПС | 1 экз. |
| Методика поверки | МП АПМ 24-19 | 1 экз. |
осуществляется по документу МП АПМ 24-19 «Аппаратура геодезическая спутниковая «EFT M1 Plus» Методика поверки», утверждённому ООО «Автопрогресс-М» «18» апреля 2019 г. Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);
- линейные базисы по ГОСТ 8.750-2011;
- имитатор сигналов СН-3805М (рег. № 54308-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
ТУ 6811-002-51252683-2019 Аппаратура геодезическая спутниковая EFT M1 Plus. Технические условия
