| Номер в госреестре | 76893-19 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | POLARIS |
| Изготовитель | "Teledyne Optech Incorporated", Канада |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные серии POLARIS (далее - сканеры) предназначены для измерений расстояний до окружающих объектов по полученному в процессе их сканирования массиву точек.
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой метало-пластиковый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении вертикальной оси прибора от отвесной линии. Нижняя часть корпуса приспособлена для установки на штатив или ровную поверхность. На корпусе располагаются панель управления, включающая в себя цветной сенсорный дисплей, разъём USB и разъём управления затвором внешней фотокамеры и интерфейсная панель с кнопкой питания, портом внешнего питания, COM-портом и сетевым разъёмом RG-45.
Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же оптико-зеркальной поворотно-отклоняющей системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Сканеры выпускаются в трёх модификациях: POLARIS HD, POLARIS ER, POLARIS LR, которые различаются между собой количеством режимов частоты сканирования и диапазоном измерений расстояний. Идентификация наименования модификации происходит через интерфейс пользователя (см. рисунок 4).
Пломбирование сканеров не производится. В процессе эксплуатации, сканеры не предусматривают внешних механических и электронных регулировок.

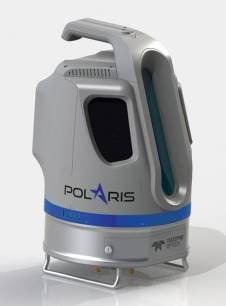

Общий вид сканеров лазерных серии POLARIS представлен на рисунках 1 - 2. Общий вид идентификационной таблички приведён на рисунке 3.
| п 1 | |
| . : . * *.ф « ■ —. | |
| 1 | J |
Model Model No. Serial No. Manufactured
Рисунок 3 - Общий вид идентификационной таблички
©
I
pol'Aris
Проверха U5B обновл
ZI
84/99 GB
®
gfa
Рисунок 4 - Фотография вкладки интерфейса пользователя с наименованием модификации
сканеров
Сканеры имеют встроенное микропрограммное обеспечение (далее - МПО), используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение (далее - ПО) «Teledyne Optech ATLAScan», устанавливаемое на персональный компьютер и предназначенное для передачи, хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО | Teledyne Optech ATLAScan |
| Номер версии (идентификационный номер ПО), не ниже | 3.17.8-3.1 | 3.3.2.712 |
| Цифровой идентификатор ПО | EEF37DFB | B9A19733 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | POLARIS HD | POLARIS ER | POLARIS LR |
| Диапазон измерений расстояний, м: - для поверхностей с коэффициентом диффузного отражения не менее 0,9 - для поверхностей с коэффициентом диффузного отражения не менее 0,2 | от 1,5 до 250,0 от 1,5 до 125,0 | от 1,5 до 750,0 от 1,5 до 400,0 | от 1,5 до 2000,0 от 1,5 до 976,0 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм | ±2(4+1010-6D), где D - измеряемое расстояние в мм | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | POLARIS HD | POLARIS ER | POLARIS LR |
| Режимы сканирования (частота), кГц | 500 | 500 200 | 500 200 50 |
| Угловое поле сканирования, °: - в горизонтальной плоскости - в вертикальной плоскости | от 0 до 360 от - 45 до 75 | ||
| Лазерное излучение: - длина волны, нм - класс по ГОСТ 31581-2012 | 1550 1 | ||
| Напряжение питания от источника постоянного тока, В: - внутренний Li-ion аккумулятор - внешнее питание | 14,4 от 9 до 32 | ||
| Габаритные размеры (диаметрхвысота), мм, не более | 217x323 | ||
| Температура окружающей среды, °С | от -20 до +50 | ||
| Масса, кг, не более | 11,2 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.
Таблица 4 - Комплектность сканеров
| Наименование | Обозначение | Количество |
| Сканер лазерный | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Зарядное устройство для аккумуляторной батареи | - | 1 шт. |
| Комплект кабелей | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 17-19 | 1 экз. |
осуществляется по документу МП АПМ 17-19 «Сканеры лазерные серии POLARIS. Методика поверки», утверждённому ООО «Автопрогресс-М» «11» апреля 2019 года.
Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Teledyne Optech Incorporated», Канада
