| Номер в госреестре | 76900-19 |
| Наименование СИ | Датчики оптической видимости |
| Обозначение типа СИ | ДОВ-02 |
| Изготовитель | Акционерное общество «Минимакс-94» (АО «Минимакс-94»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики оптической видимости ДОВ-02 предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Принцип действия датчиков оптической видимости ДОВ-02 основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.
Конструктивно датчики оптической видимости ДОВ-02 построены по блочному принципу. В датчиках оптической видимости ДОВ-02 излучатель и приемник закреплены напротив друг друга так, чтобы их оптические оси находились в одной вертикальной плоскости и были направлены под углом 42 градуса к горизонтальной плоскости. Датчики оптической видимости ДОВ-02 крепятся на мачте с помощью кронштейна.
Датчики оптической видимости ДОВ-02 состоят из излучателя, приемника и измерительного контроллера.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна.
Приемник представляет собой фотодиод с усилителем, оптическим фильтром, A/D конвертером, стабилизатором интенсивности фотодиода, контроллером, схемой контроля и компенсации загрязненности окна.
В излучателе и приемнике линзы защищены от осадков козырьками. Козырьки оборудованы встроенным обогревом. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением. Далее данные передаются на обслуживающий терминал (персональный компьютер) или в линию связи.
Измерительный контроллер состоит из коммуникационной платы, вспомогательного оборудования. Измерительный контроллер имеет встроенное программное обеспечение «VS02», управляющее работой датчиков оптической видимости ДОВ-02.
Датчики оптической видимости ДОВ-02 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеется последовательный интерфейс RS-485.

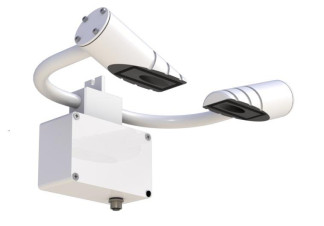

Общий вид датчиков оптической видимости ДОВ-02 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки датчиков оптической видимости ДОВ-02
Датчики оптической видимости ДОВ-02 имеют программное обеспечение (далее - ПО) «VS02», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, проверку состояния и настройку датчика ДОВ-02. ПО «VS02» является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VS02 |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений метеорологической оптической дальности, м | от 10 до 10000 |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | 12±1 |
| Потребляемая мощность, В А, не более | 30 |
| Габаритные размеры, мм, не более | |
| - высота | 140 |
| - ширина | 309 |
| - глубина | 203 |
| Масса, кг, не более | 2,0 |
| Условия эксплуатации: | |
| -температура воздуха, °С | от -50 до +60 |
| -относительная влажность воздуха,% | от 0 до 100 |
| -атмосферное давление, гПа | от 800 до 1100 |
| Средняя наработка на отказ, ч | 25000 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским методом и на корпус датчика ДОВ-02 в виде наклейки.
Таблица 4 - Комплектность датчика оптической видимости ДОВ-02
| Наименование | Обозначение | Количество |
| Датчик оптической видимости | ДОВ-02 | 1 шт. |
| Монтажный комплект | - | 1 шт. |
| Паспорт «Датчики оптической видимости ДОВ-02» | МРАШ.416313.001 ПС | 1 экз. |
| Руководство по эксплуатации «Датчики оптической видимости ДОВ-02» | МРАШ.416313.001 РЭ | 1 экз. |
| Методика поверки | МП 2540-0052-2019 | 1 экз. |
осуществляется по документу МП 2540-0052-2019 «ГСИ. Датчики оптической видимости ДОВ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.08.2019 года.
Основные средства поверки:
Рабочий эталон единицы метеорологической оптической дальности по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева» 16.10.2017 г., для средств измерений метеорологической оптической дальности в диапазоне от 10 до 50000 м, пределы допускаемой относительной погрешности ±5%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия «Датчики оптической видимости ДОВ-02. МРАШ.416313.001»
| Зарегистрировано поверок | 182 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
