| Номер в госреестре | 76901-19 |
| Наименование СИ | Гриндометры |
| Обозначение типа СИ | Elcometer 2020 |
| Изготовитель | Компания "Elcometer Limited", Великобритания |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гриндометры Elcometer 2020 (далее — гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Принцип действия гриндометров основан на распределении материала в пазах, глубина которых соответствует размерам частиц материала.
Гриндометры состоят из измерительной плиты с двумя клинообразными пазами, параллельными ее продольной оси, и скребка.
Глубины пазов равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствуют шкале гриндометра с оцифрованными в микронах, единицах Хегмана (NS) и PCU делениями, нанесенными на измерительной плите вдоль пазов. Скребок используется для размещения материала в пазах измерительной плиты.
Гриндометры выпускаются в следующих модификациях: Elcometer 2020/1, Elcometer 2020/2, Elcometer 2020/3, которые отличаются метрологическими характеристиками, габаритными размерами, массой. Пломбирование гриндометров не предусмотрено.

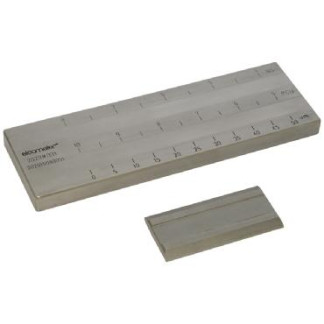

Общий вид гриндометров представлен на рисунке 1.
Рисунок 1 - Общий вид гриндометра
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение/модификация | ||
| 2020/1 | 2020/2 | 2020/3 | |
| Диапазон измерений размеров частиц, мкм | от 0 до 250 | от 0 до 100 | от 0 до 150 |
| Цена деления шкалы, мкм | 25 | 10 | 10 |
| Пределы допускаемой абсолютной погрешности измерений размеров частиц, мкм | ±2 | ±2 | ±2 |
| Наименование характеристики | Значение |
| Длина оцифрованной части паза, мм | 127 |
| Ширина оцифрованной части паза, мм | 12 |
| Габаритные размеры: - измерительной плиты (длина, ширина, высота), мм, не более - скребка (длина, ширина, высота), мм, не более | 180x40x12 70x38x7 |
| Масса, кг, не более | 1,36 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 5000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Гриндометр | 3 шт. | |
| Скребок | 3 шт. | |
| Футляр | 3 шт. | |
| Паспорт | 3 экз. | |
| Методика поверки | МП 2512-0003-2019 | 1 экз. |
осуществляется по документу МП 2512-0003-2019 «ГСИ. Гриндометры Elcometer 2020. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 февраля 2019 г.
Основное средство поверки: прибор для поверки концевых мер длины и сортировки деталей на группы Микрон-02, регистрационный номер в Федеральном информационном фонде 28824-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация компании «Elcometer Limited», Великобритания
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
