Излучатели инфракрасные в виде модели абсолютно черного тела МЧТ-300, МЧТ-1200, 76903-19

Назначение

Излучатели инфракрасные в виде модели абсолютно чёрного тела МЧТ-300, МЧТ-1200 (далее по тексту - излучатели или МЧТ) предназначены для воспроизведений радиационной температуры при поверке, настройке и калибровке радиометрической, спектрорадиометрической и термометрической аппаратуры в составе лабораторного комплекса.

Описание

Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

Излучатели инфракрасные в виде моделей абсолютно чёрного тела МЧТ-300, МЧТ-1200 представляют собой полостные инфракрасные излучатели и состоят из самого излучателя и узла терморегулирования с блоком питания.

Полость излучателя представляет собой цилиндрическую модель черного тела. На наружной поверхности полости излучателя размещена нагревательная обмотка, обеспечивающая его равномерный нагрев. Полость излучателя, вместе с нагревателем и теплозащитой, помещена в корпус из алюминиевого сплава. Излучение выходит через отверстие в переднем торце корпуса излучателя. В излучающую полость помещены датчики температуры, обеспечивающие регулирование и измерение температуры излучателей. В качестве датчиков используются термоэлектрический преобразователь (для МЧТ-1200) или термопреобразователь сопротивления с НСХ типа «Pt100» (для МЧТ-300). Блок излучателя в зависимости от модификации МЧТ и в соответствии с заказом может быть выполнен как в одном корпусе с узлом терморегулирования с блоком питания (моноблочная конструкция), так и в раздельном варианте. В случае моноблочного исполнения применяется воздушное охлаждения излучателя, в случае выполнения излучателя в отдельном от блока управления корпусе, может быть применено как воздушное, так и жидкостное охлаждение блока излучателя.

Узел терморегулирования состоит из микропроцессорного регулятора температуры и твердотельного реле. Микропроцессорный регулятор температуры cTRON (тип 702071) или iTRON (тип 702041) фирмы JUMO предназначен для установки значения температуры излучателя, индикации текущего значения температуры и поддержания заданного значения температуры с необходимой точностью. Сигнал управления с микропроцессорного регулятора температуры поступает на твердотельное реле, управляющее током нагрева излучателя и обеспечивающее широтно-импульсное управление мощностью нагревателя.

Излучатели имеют 7 модификаций (МЧТ-300/12-1, МЧТ-300/12-2, МЧТ-1200/6-2, МЧТ-1200/10-1, МЧТ-1200/10-2, МЧТ-1200/12-1, МЧТ-1200/12-2), различающихся по метрологическим и по техническим характеристикам.

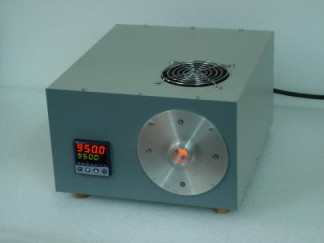

Фотографии внешнего вида излучателей представлены на рисунке 1. В соответствии с заказом, расположение регулятора на корпусе МЧТ может отличаться от приведенного на фотографиях. На рисунке 2 представлена фотография задней панели излучателей с указанием всех компонентов.

Пломбирование излучателей осуществляется при помощи пломбы, закрывающей головку винта, закрепляющего верхнюю крышку корпуса излучателя. Для излучателя, выполненного в виде раздельных блоков, пломбируются блок излучателя и блок с узлом терморегулирования. Пломбирование - ручное, пломбы - пластилиновые.

Программное обеспечение

Программное обеспечение (ПО) излучателей состоит только из метрологически значимого, встроенного ПО, которое устанавливается на предприятии-изготовителе в микропроцессорный регулятор температуры во время производственного цикла. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования излучателей.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Метрологические и основные технические характеристики излучателей приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом штемпелевания, а также на шильдик, прикрепленный к корпусу МЧТ, с использованием технологии трафаретной печати.

Комплектность

Комплектность излучателей приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 207-026-2019 «Излучатели инфракрасные в виде модели абсолютно чёрного тела МЧТ-300, МЧТ-1200. Методика поверки», утвержденному ФГУП «ВНИИМС», 28 августа 2019 г.

Основные средства поверки:

Пирометр TSP-2 из состава Государственного рабочего эталона 0-го разряда единицы температуры в диапазоне от 0 до 3000 °С 3.1.ZZA.0020.2015;

Пирометр Heitronics ТРТП зав. № 3521 из состава Государственного рабочего эталона 0-го разряда единицы температуры в диапазоне от 0 до 3000 °С 3.1.ZZA.0020.2015;

Пирометры инфракрасные LAND SOLOnet SN11, SN21, SN51, SNR1 (Регистрационный № 35657-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в документе КВФШ.418236.018 РЭ «Излучатели инфракрасные в виде модели абсолютно чёрного тела МЧТ-300, МЧТ-1200. Руководство по эксплуатации», раздел 6.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

КВФШ.418236.018 ТУ Излучатели инфракрасные в виде модели абсолютно черного тела МЧТ-300, МЧТ-1200. Технические условия
