Преобразователи температурные многоканальные MTL830C, 76904-19

Назначение

Преобразователи температурные многоканальные MTL830C (далее по тексту -преобразователи) предназначены для измерений и преобразований входных сигналов, поступающих от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в пропорциональный измеряемым величинам выходной цифровой сигнал на базе интерфейса RS485 с протоколом обмена Modbus.

Описание

Принцип действия преобразователей основан на измерении и преобразовании унифицированного сигнала, поступающего от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в цифровой код с помощью аналого-цифрового преобразователя (АЦП), с дальнейшей его обработкой микропроцессором.

Преобразователи включают в себя подключенные друг к другу с помощью двухпроводной магистрали мультиплексор-передатчик MTL831C (далее - передатчик), приёмник MTL838C (далее - приёмник) и изолятор MTL5553, необходимый для магистральной шины передачи данных в том случае, когда передатчик располагается в опасной зоне (по заказу). Один или два передатчика устанавливаются на одной магистральной шине передачи данных на основе витой пары или пары проводов в многожильном искробезопасном кабеле с подключением к одному комплекту приёмника и обеспечивая до 32 мультиплексированных входов.

Передатчик предназначен для преобразований сигналов, поступающих от датчиков, в пропорциональный измеряемым величинам кодовый сигнал для передачи по двухпроводной магистрали на приёмник.

Приёмник, расположенный в безопасной зоне, предназначен для приема сигналов, передаваемых от передатчика через магистральную шину передачи данных. Приёмник обеспечивает выдачу последовательной передачи данных на базе интерфейса RS485 с протоколом обмена Modbus.

Конструктивно преобразователи выполнены в формованном поликарбонатном корпусе.

Преобразователи имеют возможность применения во взрывоопасных зонах, маркировка взрывозащиты для мультиплексора-передатчика MTL831C - 0 Ex ia IIC T6 Ga в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, для изолятора MTL5553 - [Ex ia Ga] IIC T4 в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.0-2014.

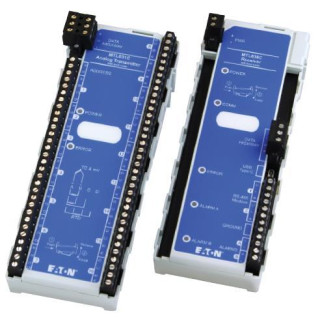

Общий вид преобразователей приведен на рисунке 1.

а) Мультиплексор-передатчик    б) Приёмник MTL838C

MTL831C

в) Изолятор MTL5553 Рисунок 1 - Общий вид преобразователей

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей состоит из встроенной и автономной части. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.

Таблица 1 - Идентификационные данные встроенной части ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.

Идентификационные данные автономной части ПО преобразователей приведены в таблице 2.

Т аблица 2 - Идентификационные данные автономной части ПО

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики преобразователей приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики преобразователей

- от термоэлектрических преобразователей:

-    типа E по ГОСТ Р 8.585-2001

-    типа J по ГОСТ Р 8.585-2001

-    типа K по ГОСТ Р 8.585-2001

-    типа N по ГОСТ Р 8.585-2001

-    типа R по ГОСТ Р 8.585-2001

-    типа T по ГОСТ Р 8.585-2001

-    типа L по ГОСТ Р 8.585-2001

Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований температуры, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, °С:

± 0,00001- T 2 ± 0,000008-T 2)

от -60 до +60

-    от термопреобразователей сопротивления

-    от термоэлектрических преобразователей_

Диапазон измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ

Пределы допускаемой основной абсолютной погрешности измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ

± [(0,00045- U 4) или 20 мкВ)

3)

Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, мВ

. т2)

± 0,000008- T

1)    D - диапазон измерений и преобразований.

2)    T - измеренное значение температуры.

3)    В зависимости от того, что больше.

4)    U - измеренное значение напряжения постоянного тока.

Таблица 4 - Технические характеристики преобразователей

Знак утверждения типа

наносится на наклейку, размещенную на панели прибора, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность преобразователей представлена в таблице 5.

Т аблица 5 - Комплектность преобразователей

Поверка

осуществляется по документу ИЦРМ-МП-155-19 «Преобразователи температурные многоканальные MTL830C. Методика поверки» утвержденному ООО «ИЦРМ» 09.10.2019 г. Основное средство поверки:

- калибратор универсальный 9100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные Техническая документация изготовителя
