| Номер в госреестре | 76912-19 |
| Наименование СИ | Регистраторы показателей качества электрической энергии |
| Обозначение типа СИ | Парма РК1.01 |
| Изготовитель | Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА"), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы показателей качества электрической энергии «Парма РК1.01» (далее по тексту - регистраторы) предназначены для измерений, регистрации и анализа показателей качества электрической энергии (далее по тексту - ПКЭ) по ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013.
Принцип действия регистраторов основан на предварительном масштабировании входных сигналов напряжения переменного тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Регистраторы используются для оценки соответствия качества измеряемой электрической энергии (далее по тексту - ЭЭ) нормам по ГОСТ 32144-2013, и выдачи протокола соответствия при проведении контроля и испытаний электрической энергии в соответствии с требованиями нормативных документов в электрических сетях систем энергоснабжения общего назначения переменного однофазного тока с номинальным напряжением 220 В и номинальной частотой 50 Гц. Регистраторы применяются при проведении анализа, мониторинга ПКЭ и испытаний ЭЭ.
Регистраторы представляют собой переносные малогабаритные электронные измерительные приборы, выполненные в пластмассовом корпусе, оснащенные вилкой питания, расположенной непосредственно на задней панели корпуса. Измерительные входы регистраторов совмещены с входом питания.
На лицевой панели корпуса регистраторов расположены:
- светодиоды идентификации режимов работы регистратора «Работа», «ПКЭ», «Минута», «Режим»;
- окно для установки карты памяти стандарта ММС/SD/SDHC;
- окно инфракрасного порта для передачи измеренных текущих данных ПКЭ на персональный компьютер (далее - ПК) - для модификации с инфракрасным портом.
Регистраторы обеспечивают измерение и запись зарегистрированных данных содержащих информацию о ПКЭ на карту памяти формата ММС/SD/SDHC. Формат хранения информации о зарегистрированных значениях ПКЭ согласно ГОСТ 32144-2013.
Регистраторы выпускаются в двух исполнениях: с Bluetooth и с инфракрасным портом (далее - ИК портом).
Регистраторы соответствуют классу S по ГОСТ 30804.4.30-2013.

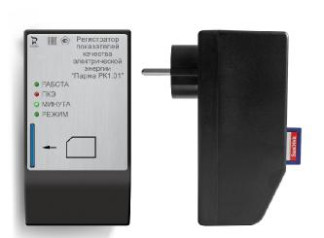

Общий вид регистраторов представлен на рисунке 1, а место пломбирования и нанесения знака поверки на рисунке 2.
Исполнение с Bluetooth Исполнение с инфракрасным портом
2
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (Идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
| Монитор РК1.01 | Программа для настройки и просмотра текущих значений «Монитор РК1.01» | не ниже 4.0 | - |
| Мастер поверки РК1.01 | Программа «Мастер поверки РК1.01» | не ниже 2.2 | - |
| Мастер протокол РК1.01 | Программа «Мастер протокол РК 1.01» | не ниже 2.0.0 | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики регистраторов
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности измерений: (А) - абсолютной; (S) - относительной. |
| Установившееся отклонение напряжения переменного тока основной частоты S Uv, % | от -30 до +30 | ±0,5 (А) |
| Отклонение частоты переменного тока А/, Гц | от -5 до +5 | ±0,02 (А) |
| Коэффициент п-ой1 гармонической составляющей | от 0,05 до 30 | ±0,15 (А) при KU(n) < 3 % |
| напряжения переменного тока Кщп), % | % О4 3 ±K и р п | |
| Коэффициент искажения синусоидальности кривой | от 0 до 30 | ±0,3 (А) при Ки < 3 % |
| напряжения переменного тока Ku, % | ±10 (S) при Ки > 3 % | |
| Коэффициент т-ой2) интергармонической | от 0,05 до 30 | ±0,15 (А) при Ku1B(m) < 3 % |
| составляющей напряжения переменного тока Kuig(m), % | ±5 (S) при Kute(m) > 3 % | |
| Коэффициент временного перенапряжения Кпери | от 1,1 до 1,3 | ±0,022 (А) |
| Глубина провала напряжения Sun, % | от 10 до 30 | ±1 (А) |
| Длительность провала напряжения Atn, мс | от 10 до 60000 | ±10 (А) |
| Длительность временного перенапряжения Atnep, мс | от 10 до 60000 | ±10 (А) |
| Интервал времени (хода часов), с/сут | - | ±5 (А) |
| 1) - п изменяется от 2 до 50. 2) - m изменяется от 2 до 50. | ||
Таблица 3 - Основные технические характеристики регистраторов
| Наименование характеристики | Значение характеристики |
| Время установления рабочего режима, с, не более | 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - коэффициент искажения синусоидальности кривой напряжения, %, не более | 220±66 от 45 до 55 30 |
| Потребляемая мощность, В-А, не более | 4 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 100x63x121 |
| Масса, кг, не более | 0,8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более - атмосферное давление, кПа | от 0 до +55 90 от 70,0 до 106,7 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 10 |
наносится на регистраторы методом лазерной гравировки или металлографики и на титульный лист формуляра и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность регистраторов
| Наименование | Обозначение | Количество |
| Регистратор показателей качества электрической энергии «Парма РК1.01» | - | 1 шт. |
| Карта памяти стандарта ММС/SD/ SDHC* | - | 1 шт. |
| Карт - ридер для чтения/записи карты памяти** | - | 1 шт. |
| Адаптер ИК порта для связи регистратора с ПК* | - | 1 шт. |
| Руководство по эксплуатации | РА1.001.001РЭ | 1 экз. |
| Формуляр | РА1.001.001ФО | 1 экз. |
| Методика поверки | РА1.001.001МП | 1 экз. |
| Компакт диск с ПО (ПО «Монитор РК1.01», «Мастер поверки РК1.01», «Мастер протокол РК1.01», драйвер COM-порта для адаптера USB-IrDA,*) | - | 1 шт. |
| Сумка | - | 1 шт. |
| Упаковочная коробка | - | 1 шт. |
| * при поставке регистратора в исполнении с ИК портом ** карт - ридер для чтения/записи карты памяти поставляются по требованию заказчика | ||
осуществляется по документу РА1.001.001МП «Регистраторы показателей качества электрической энергии «Парма РК1.01» Методика поверки», утверждённому ООО «ИЦРМ» 13.09.2019 г.
Основные средства поверки:
- калибратор напряжения и тока эталонный многофункциональный «ПАРМА ГС8.03» (регистрационный номер в Федеральном информационном фонде 46614-11);
- секундомер электронный с таймерным выходом СТЦ-2М (регистрационный номер в Федеральном информационном фонде 71607-18);
- устройство синхронизирующее Метроном-РТР (регистрационный номер в Федеральном информационном фонде 66731-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) на корпус регистратора, и (или) в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ТУ 4222-011-31920409-2004 Регистратор показателей качества электрической энергии «Парма РК1.01». Технические условия
