| Номер в госреестре | 76916-19 |
| Наименование СИ | Измерители теплопроводности твердых тел |
| Обозначение типа СИ | HFM 446 Lambda мод. Small, Medium, Large |
| Изготовитель | "NETZSCH-Geratebau GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители теплопроводности твердых тел HFM 446 Lambda модификаций Small, Medium, Large (далее - приборы), предназначены для измерений теплопроводности строительных и теплоизоляционных материалов.
Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном тепловом режиме.
Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. В калориметрическое устройство помещают испытуемые образцы. На лицевой панели прибора расположена клавиатура управления.
На задней панели корпуса прибора имеются вводы для подсоединения внешних устройств и штуцера для подключения и прокачки хладоносителя и продувки защитным газом.
Прибор полностью автоматизирован и позволяет осуществляет контроль и управление процессом измерения, а также анализировать и выводить результаты измеренных и вычисленных параметров на дисплей.
Модификации Small, Medium, Large различаются диапазоном измерений теплопроводности и габаритными размерами образца и корпуса.

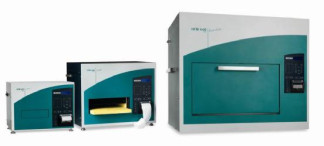

Общий вид приборов приведен на рисунке 1.
Пример пломбирования приборов приведён на рисунке 2.
Приборы функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой его частью и предназначено для управления элементами СИ, настройки СИ, выполнения измерений, отображения и распечатки результатов измерений встроенным принтером и связи с ПК посредством интерфейса USB.
Также приборы могут работать с автономным ПО «NETZSCH Smartmode», которое предназначено для управления СИ, его калибровки, ввода шагов температуры, обработки результатов измерений, представления их в текстовом и графическом виде и записи результатов измерений в файл.
К метрологически значимой части ПО «NETZSCH Smartmode» относится файл: SmartModeApp.exe.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | - | файл (SmartModeApp.exe) |
| Номер версии (идентификационный номер ПО), не ниже | 5.73 | 8.0.1 |
| Цифровой идентификатор ПО | - | 2995fb2592ce719d4a43127 a837e36d1* |
| Алгоритм расчета контрольной суммы | - | md5 |
| * контрольная сумма приведена для версии указанной в данной таблице | ||
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация HFM 446 Lambda | Small Medium | Large |
| Диапазон измерений теплопроводности, Вт/(мК) | от 0,03 до 1,21 | от 0,03 до 0,2 |
| Диапазон показаний теплопроводности, Вт/(мК) | от 0,02 до 2,0 | от 0,02 до 0,5 |
| Пределы допускаемой относительной погрешности измерений теплопроводности, % | ±5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация HFM 446 Lambda | Small | Medium | Large |
| Температурный диапазон при регулировании теплового потока, °С | от -20 до +90 | ||
| Напряжение питания переменным током, В Частотой, Гц | 230±23 50±1 | ||
| Потребляемая мощность, кВ-А, не более | 1,15 | ||
| Габаритные размеры образца, мм, не более длина х ширина х толщина | 203x203x51 | 305x305x105 | 611x611x200 |
| Наименование характеристики | Значение | ||
| Габаритные размеры (Ш^Г^В), мм, не более | 502x335x381 | 635x420x500 | 1020x850x780 |
| Масса, кг, не более | 42 | 79 | 260 |
| Система охлаждения | внешняя | ||
| Нагрузка, кПа (опционально) | до 21 | до 5 | |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +15 до +25 от 40 до 80 от 84 до 106,7 | ||
| Срок службы, лет, не менее | 10 | ||
| Средняя наработка на отказ, ч | 8000 | ||
наносится на титульный лист эксплуатационной документации типографским способом и на переднюю панель прибора в виде наклейки.
Таблица 4 - Комплектность прибора
| Наименование | Обозначение | Количество |
| Измеритель теплопроводности твердых тел | HFM 446 Lambda модификаций Small, Medium, Large | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Программное обеспечение* | NETZSCH Smartmode | 1- CD-диск |
| Кабель* | USB | 1 шт. |
| Методика поверки* | МП 2413- 0055-2019 | 1 экз. |
| *- по заказу | ||
осуществляется по документу МП 2413-0055-2019 «ГСИ. Измерители теплопроводности твердых тел HFM 446 Lambda модификаций Small, Medium, Large. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.07.2019 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м-К) при температуре от 90 до 1100 K
Техническая документация фирмы-изготовителя «NETZSCH-Geratebau GmbH», Германия
