Государственный реестр средств измерений

Трансформаторы тока ТФЗМ 110Б, 76918-19

76918-19
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 76918-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ 110Б
Изготовитель ПО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации 2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Трансформаторы тока изготовлены в модификациях ТФЗМ 110Б-1 У1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-Ш ХЛ1, ТФЗМ 110Б-1У ХЛ1, отличающихся друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток, номинальной вторичной нагрузки и условиями эксплуатации.

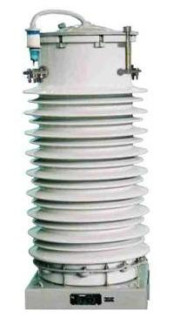

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1

Значение для заводских номеров

Наименование

характеристики

48691, 48615, 48688, 39968, 45630, 39790, 41960, 41942, 41914, 41921, 41951, 25223, 45613, 39874, 39890

47216,

47161,

46097

39834,

50097,

54187,

50115

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток 11ном, А

600

400

300

Номинальный вторичный ток 12ном, А

5

5

5

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток для измере

0,5

0,5

0,5

ний и учета

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

Таблица 2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-11 У1

Наименование

характеристики

Значение для заводских номеров

11774,

11765,

11758

11047, 11040, 11084, 11055, 11042, 11063, 9145, 9061, 9004, 9264, 9014, 10604

10564,

10943,

12063

8923, 8867, 8920, 8921, 8859, 8906

9966, 9982, 9977, 12178,

12172,    9613,

12173,    12175, 12176

Номинальное напряжение, кВ

110

110

110

110

110

Номинальный первичный ток 11ном, А

1500

1000

1000

750

750

Номинальный вторичный ток 12ном, А

5

5

1

5

1

Номинальная частота Гном, Гц

50

50

50

50

50

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

20

20

20

Таблица 3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1

Наименование характеристики

Значение для заводских номеров

1930, 1898, 1360, 1945, 1942, 1990, 57, 56, 67

5463, 5565, 5469, 6157, 6172, 6200, 5434, 5439, 5437, 2344

301, 321, 291, 1772, 1756, 1759

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток 11ном, А

1500

1000

750

Номинальный вторичный ток 12ном, А

1

5

1

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

20

Наименование характеристики

Значение для заводских номеров

2324, 2313

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

1000

Номинальный вторичный ток 12ном, А

5

Номинальная частота Гном, Гц

50

Класс точности вторичных обмоток для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Таблица 5 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У У1

Наименование

характеристики

Значение для заводских номеров

1367

3572, 3580, 3575, 2004, 1965, 1931, 1168, 1188, 1175

8112, 8056, 8042, 2593, 3064, 2993, 2982, 3087, 3080, 406, 468, 367, 363, 3826, 3825, 3821

3132, 3582, 3754, 8080, 8083, 8031, 6446, 6536, 6530, 3567, 3565, 3157, 3581, 3546, 3573, 8136, 8078, 8114, 3362, 3545, 3568, 9600, 9634, 9386, 9632, 9611, 9679, 10134, 10139, 10208, 10203, 10172, 10187, 10085, 10164, 10158, 10081, 9943, 10192

9940, 9856, 9338, 9599, 9571,

32, 35, 34, 7981, 7983

Номинальное напряжение, кВ

110

110

110

110

110

Номинальный первичный ток 11ном, А

1500

1000

600

500

300

Номинальный вторичный ток 12ном, А

1

5

5

5

5

Номинальная частота Гном, Гц

50

50

50

50

50

Класс точности вторичных обмоток для измерений и учета

0,2

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

30

30

Таблица 6 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У ХЛ1

Наименование характеристики

Значение для заводских номеров

354, 224

Номинальное напряжение, кВ

110

Номинальный первичный ток !1ном, А

600

Номинальный вторичный ток Х2ном, А

5

Номинальная частота Гном, Гц

50

Класс точности вторичных обмоток для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

для ТФЗМ 110Б-[ У1, ТФЗМ 110Б-П У1, ТФЗМ 110Б-Ш У1,

ТФЗМ 110Б-ГУ У1

для ТФЗМ 110Б-ГГГ ХЛ1, ТФЗМ 110Б-ГУ ХЛ1

от -45 до +40 от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 110Б-Г У1

22 шт.

Трансформатор тока

ТФЗМ 110Б-ГГ У1

33 шт.

Трансформатор тока

ТФЗМ 110Б-ГГГ У1

25 шт.

Трансформатор тока

ТФЗМ 110Б-ГГГ ХЛ1

2 шт.

Трансформатор тока

ТФЗМ 110Б-ГУ У1

75 шт.

Трансформатор тока

ТФЗМ 110Б-ГУ ХЛ1

2 шт.

Паспорт

ТФЗМ 110Б-Г У1

22 экз.

Паспорт

ТФЗМ 110Б-ГГ У1

33 экз.

Паспорт

ТФЗМ 110Б-ГГГ У1

25 экз.

Паспорт

ТФЗМ 110Б-ГГГ ХЛ1

2 экз.

Паспорт

ТФЗМ 110Б-ГУ У1

75 экз.

Паспорт

ТФЗМ 110Б-ГУ ХЛ1

2 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
