Трансформаторы тока ELK-CT0, 76919-19

Трансформаторы тока ELK-CT0 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	76919-19
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ELK-CT0
Изготовитель	"PFIFFNER Instrument Transformers Ltd.", Швейцария
Год регистрации	2019
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

Трансформаторы выполнены в виде трехфазной группы однофазных трансформаторов тока, сконструированы специально для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) и не являются обособленным конструктивным узлом. При этом токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания, и размещаются внутри объема, заполненного элегазом. Трансформаторы имеют три или шесть вторичных обмоток - измерительных и (или) защитных. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на корпусе трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Высоковольтная изоляция обеспечивается за счёт элегаза, давление которого контролируется монитором плотности, снабженным сигнализирующими и блокирующими контактами, срабатывающими при отклонении давления в отсеке КРУЭ от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана.

Трансформаторы выполнены в двух типоразмерах в зависимости от объемов КРУЭ и имеют обозначения ELK-CT0 L и ELK-CT0.

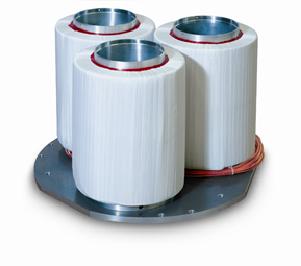

Общий вид трансформаторов представлен на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальный первичный ток /1ном, А	500; 1000
Номинальный вторичный ток /2ном, А	1
Номинальное напряжение ином, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Количество вторичных обмоток: - для измерений и учета - для защиты	1; 2 2; 4
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты	0,2S; 0,5 10Р
Номинальная вторичная нагрузка обмоток Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В А: - для измерений и учета - для защиты	20; 30 25
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета	5
Номинальная предельная кратность Кном вторичных обмоток для защиты	30
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение для типоразмера
	ELK-CT0 L	ELK-CT0
Габаритные размеры (диаметрхвысота), мм	273x493	273x490
Масса, кг, не более	500
Рабочие условия измерений: - температура окружающего воздуха, °С	от +15 до +35

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Трансформатор тока ELK-CT0, зав. №№

2008.3553.09/1, 2008.3553.09/2, 2008.3553.09/3, 2008.3553.10/1 2008.3553.10/3, 2008.3553.11/1, 2008.3553.11/2, 2008.3553.11/3 2008.3553.12/2, 2008.3553.12/3, 2008.3553.13/1, 2008.3553.13/2 2008.3553.14/1, 2008.3553.14/2, 2008.3553.14/3, 2008.3553.15/1 2008.3553.15/3, 2008.3553.16/1, 2008.3553.16/2, 2008.3553.16/3 2008.3553.01/2, 2008.3553.01/3, 2008.3553.03/1, 2008.3553.03/2 2008.3553.04/1, 2008.3553.04/2, 2008.3553.04/3, 2008.3553.06/1 2008.3553.06/3, 2011.3452.01/1, 2011.3452.01/2, 2011.3452.01/3 2011.3452.02/2, 2011.3452.02/3, 2011.3452.03/1, 2011.3452.03/2 2011.3452.04/1, 2011.3452.04/2, 2011.3452.04/3, 2011.3452.05/1 2011.3452.05/3, 2011.3452.06/1, 2011.3452.06/2, 2011.3452.06/3 2011.3452.07/2, 2011.3452.07/3, 2011.3452.08/1, 2011.3452.08/2 2011.3452.09/1, 2011.3452.09/2, 2011.3452.09/3, 2011.3452.10/1 2011.3452.10/3

Паспорт

Количество

.10/2,

12/1,

.13/3,

.15/2,

01/1,

03/3,

.06/2,

.02/1,

03/3,

.05/2,

07/1,

08/3,

.10/2,

2008

2011

3553

3452

66 шт.

66 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
