Преобразователи температуры вторичные T, 76921-19

76921-19
Преобразователи температуры вторичные T (далее - преобразователи) предназначены для измерений сигналов электрического сопротивления постоянному току от термопреобразователей сопротивления (далее - ТС) и преобразований их в выходной сигнал силы или напряжения постоянного тока или цифровой сигнал.
Карточка СИ
Номер в госреестре 76921-19
Наименование СИ Преобразователи температуры вторичные
Обозначение типа СИ T
Изготовитель "ifm efector, inc.", США
Год регистрации 2019
Срок свидетельства 10.12.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи температуры вторичные T (далее - преобразователи) предназначены для измерений сигналов электрического сопротивления постоянному току от термопреобразователей сопротивления (далее - ТС) и преобразований их в выходной сигнал силы или напряжения постоянного тока или цифровой сигнал.

Описание

Принцип действия преобразователей основан на измерении сигналов от ТС и преобразовании их в аналоговый или цифровой сигнал, автоматическом регулировании по двум или четырем выходам и сигнализации изменения температуры относительно заданных значений. Сигнал от ТС линеаризуется, масштабируется и преобразуется в выходной сигнал силы или напряжения постоянного тока или цифровой сигнал, линейный по отношению к электрическому сопротивлению ТС.

Преобразователи выпускаются в модификациях ТР и TR. Преобразователи модификации ТР имеют исполнения TP3231, TP3232, TP3233, TP3237 с выходным сигналом силы постоянного тока, отличающиеся настраиваемым диапазоном измерений и массой. Преобразователи модификации TR имеют исполнения TR2439, TR7439, TR8430, оснащенные дисплеем с кнопкой настройки срабатывания реле по двум (исполнение TR7439) или четырем (исполнение TR8430) цифровым выходам. Исполнение TR2439 имеет выходной сигнал силы и напряжения постоянного тока. Исполнения модификации TR отличаются диапазоном измерений и преобразований сигналов от ТС, пределами допускаемой основной абсолютной погрешности и массой. Все исполнения, кроме TR8430, имеют встроенный интерфейс IO-Link для связи с персональным компьютером.

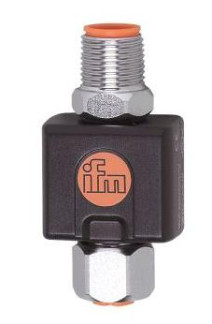

Общий вид преобразователей приведен на рисунке 1.

а) модификация ТP

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические и технические характеристики преобразователей

Наименование характеристики

Значение

модификация

TP

модификация TR

исполнение

TR2439

исполнение

TR7439

исполнение

TR8430

Диапазон измерений сигналов от ТС в температурном

о/'ч

эквиваленте, С

от -50 до +300

от -100 до +600

от -40 до + 150

Типы первичных преобразователей

Pt100 (а=0,00385); Pt1000 (а=0,00385)

Пределы допускаемой основной абсолютной погрешности измерений сигналов от ТС, °С

±(0,3+0,001D)*

±0,2

Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов от ТС, вызванной отклонением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, °С

±0,1

Выходной сигнал силы постоянного тока, мА

от 4 до 20

-

Выходной сигнал напряжения постоянного тока, В

-

от 0 до 10

-

Напряжение питания постоянного тока, В

от 20 до 32

от 18 до 32

от 18 до 32

от 18 до 28

Потребляемая мощность, В • А, не более

1,6

Габаритные размеры (длинахширинахвысота), мм, не более

52x25x18

104x34x48

104x34x48

104x34x48

Масса, г, не более

40,6**

200

200

270

Нормальные условия измерений:

-    температуры окружающего воздуха, С

-    относительная влажность воздуха, %, не более

от +20 до +30 60

Рабочие условия измерений:

-    температуры окружающего воздуха, С

-    относительная влажность воздуха, %, не более

от -25 до +70 80

от -25 до +80 80

от -25 до +80 80

от -25 до +70 80

Степень защиты по ГОСТ 14254-2015

IP67

Средний срок службы, лет

10

Средняя наработка на отказ, ч

87600

* D - диапазон измерений сигналов от ТС в температурном эквиваленте. ** В зависимости от исполнения.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на преобразователь в виде наклейки.

Комплектность

Таблица 2 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователь температуры вторичный T

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-153-19

1 экз.

Потребительская тара

-

1 шт.

Поверка

осуществляется по документу ИЦРМ-МП-153-19 «Преобразователи температуры вторичные T. Методика поверки», утвержденному ООО «ИЦРМ» 30.08.2019 г.

Основные средства поверки:

-    калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);

-    мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя

76921-19
Номер в ГРСИ РФ:
76921-19
Производитель / заявитель:
"ifm efector, inc.", США
Год регистрации:
2019
Cрок действия реестра:
10.12.2024
