| Номер в госреестре | 76925-19 |
| Наименование СИ | Резервуары шаровые |
| Обозначение типа СИ | РШ-2000 |
| Изготовитель | ООО "РН-Туапсинский НПЗ", г.Туапсе |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары шаровые РШ-2000 предназначены для измерений объема при приеме, хранении и отпуске сжиженных углеводородных газов.
Резервуары представляют собой закрытые стальные сосуды в виде шаров установленных на вертикальных металлических стойках, опирающихся на бетонный фундамент.
Резервуары оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации.
Резервуары оснащены трубопроводами приема и выдачи сжиженных углеводородных газов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

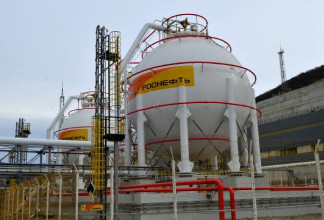

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров шаровых РШ-2000 не предусмотрено.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,05 |
| Габаритные размеры | |
| - внутренний диаметр, мм | 16000 |
| Масса, не более, кг | 341181 |
| Условия эксплуатации | |
| - температура окружающего воздуха, °С | от - 18 до + 40 |
| Срок эксплуатации, лет | 12 |
| Класс (группа) опасности сосуда | 4 по ТР ТС 032/2013 |
наносится в виде наклейки на титульный лист паспорта Комплектность средства измерений
Таблица 2
| Наименование и условные обозначения | Количество |
| Резервуары шаровые РШ-2000 | 4 шт. |
| Технический паспорт | 4 экз. |
| Градуировочная таблица | 4 экз. |
осуществляется по МИ 3282-2008 ГСИ. Резервуары шаровые (сферические). Методика поверки электронно-оптическим методом.
Основные средства поверки:
- Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм, регистрационный № 54719-13;
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
- Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам шаровым РШ-2000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718
МИ 3282-2010 ГСИ. Резервуары шаровые (сферические). Методика поверки электроннооптическим методом
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
