Генераторы сигналов модульные RadiGen, 76929-19

76929-19
Генераторы сигналов модульные RadiGen (далее - генераторы) предназначены для формирования смодулированных СВЧ колебаний, а также СВЧ колебаний с амплитудной (АМ) и импульсной (ИМ) модуляцией.
Карточка СИ
Номер в госреестре 76929-19
Наименование СИ Генераторы сигналов модульные
Обозначение типа СИ RadiGen
Изготовитель "DARE!! Instruments", Нидерланды
Год регистрации 2019
Срок свидетельства 23.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов модульные RadiGen (далее - генераторы) предназначены для формирования смодулированных СВЧ колебаний, а также СВЧ колебаний с амплитудной (АМ) и импульсной (ИМ) модуляцией.

Описание

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором.

Конструктивно генераторы выполнены в малогабаритном пластмассовом корпусе. Выходные разъемы расположены на передней панели корпуса (тыльная сторона блока системы RadiCentre).

Генераторы формируют сигнал с амплитудной или импульсной модуляцией с помощью внутреннего модулятора. В генераторах применяется широкодиапазонный аналоговый выходной аттенюатор, что обеспечивает монотонный рост выходного напряжения без всплесков.

Генераторы выпускается в трех модификациях (RGN0230AR, RGN6000AR и RGN6000BR), отличающихся друг от друга диапазонами частоты генерируемых сигналов.

Генератора RGN6000B имеет два выхода: один для низкочастотных сигналов, от 9 кГц до 230 МГц, и один - для высокочастотных сигналов, от 80 МГц до 6 ГГц. Использование двух выходов позволяет избавиться от радиочастотного переключателя.

Генераторы предназначены для использования в составе автоматизированных систем для испытаний на электромагнитную совместимость RadiCentre CTR1004BR или RadiCentre CTR1009BR (далее - система RadiCentre).

Питание генераторов осуществляется от устройства управления и отображения системы RadiCentre.

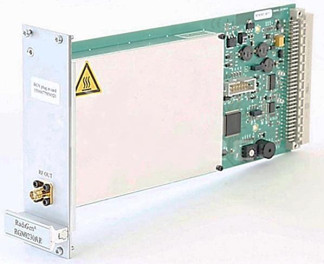

Внешний вид генераторов с указанием мест нанесения знака утверждения типа представлен на рисунках 1, 2 и 3.

Элементы генераторов, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки). Места нанесения наклеек приведены на рисунках 1, 2 и 3.

Программное обеспечение

Программное обеспечение (далее - ПО) выполняет функцию управления работой генераторов. ПО не может быть использовано отдельно от измерительно-вычислительной платформы.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RadiMation

Номер версии (идентификационный номер) ПО

не ниже Version 2016.2.10

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот:

-    модель RGN0230АR, кГц

-    модель RGN6000АR, МГц

-    модель RGN6000BR, кГц

от 9 до 230 103 от 80 до 6103 от 9 до 6 106

Разрешение по частоте, Гц

1

Пределы допускаемой относительной погрешности установки частоты

±2-10-6

Минимальный выходной уровень, дБ (1 мВт)

-70

Наименование характеристики

Значение

Максимальный выходной уровень, дБ (1 мВт)

10

Максимальный выходной уровень в режиме АМ, дБ (1 мВт), не менее

4

Разрешение по амплитуде, дБ

0,1

Пределы допускаемой абсолютной погрешности установки выходной мощности, дБ (1 мВт)

±1,5

Уровень гармонических составляющих относительно уровня основного сигнала, дБн, менее

-20

Уровень негармонических составляющих относительно уровня основного сигнала, дБн, менее

-50

Частоты модуляции, Гц

2, от 10 до 100-103

Глубина АМ, %:

-    при частоте модуляции 2 Гц

-    при частоте модуляции от 10 до 100-10 , Гц

80

от 5 до 95

Пределы допускаемой абсолютной погрешности установки коэффициента АМ при уровне выходного сигнала 0 дБ (1 мВт), %: выход НЧ

при глубине АМ от 5 до 95 %

±3

при глубине АМ 80 % (режим 2 Гц, 80 %)

±4

выход ВЧ

при глубине АМ от 10 до 90 %

±2

при глубине АМ 80 % (режим 2 Гц, 80 %)

±3

при глубине АМ менее 10 % и более 90 %

±3

Диапазон времени включения импульса при шаге 100 нс, нс

от 200 до 100-109

Диапазон времени выключения импульса при шаге 100 нс, нс

от 200 до 100-109

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Тип выходного коаксиального соединителя:

-    модель RGN0230АR

-    модель RGN6000АR

-    модель RGN6000BR

выход НЧ, SMA вилка выход ВЧ, SMA вилка выход НЧ, SMA вилка, выход ВЧ, SMA вилка

Масса кг, не более

0,3

Габаритные размеры:

-    длина, мм, не более

-    высота, мм, не более

-    ширина, мм, не более

220

100

40

Потребляемая мощность, Вт, не более

25

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт.ст.)

от +10 до +40 от 10 до 90 от 84,0 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.

Комплектность

Таблица 4 - Комплектность поставки

Наименование

Обозначение

Количество

Генератор сигналов модульный RGN0230AR или RGN6000AR, или RGN6000BR

-

в соответствии с заказом

Флэш-память USB в составе:

-    ПО RadiMation® Free и драйверы

-    руководство по эксплуатации*

-

1 шт.

Система RadiCentre*

-

1 шт.

Формуляр

1 экз.

Руководство по эксплуатации

113-18-001 РЭ

1 экз.

Методика поверки

651-18-073 МП

1 экз.

* - поставляется по отдельному заказу

Поверка

осуществляется по документу 651-18-073 МП «Инструкция. Генераторы сигналов модульные RadiGen. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 4 июня 2018 года.

Основные средства поверки:

-    частотомер электронно-счетный АКИП-5102, регистрационный номер 57319-14 в Федеральном информационном фонде;

-    стандарт частоты рубидиевый FS725, регистрационный номер 31222-06 в Федеральном информационном фонде;

-    ваттметр СВЧ с блоком измерительным NRP и преобразователями измерительными NRP-Z21 и NRP-Z55, регистрационный номер 32262-06 в Федеральном информационном фонде;

-    анализаторы спектра FSV7, FSV30, регистрационный номер 42593-09 в Федеральном информационном фонде;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы

Приказ Росстандарта №1621 от 31.07.2018 г.

Техническая документация изготовителя
