| Номер в госреестре | 76941-19 |
| Наименование СИ | Комплексы измерительные с видеофиксацией |
| Обозначение типа СИ | "Кордон.Про"В |
| Изготовитель | Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные с видеофиксацией «Кордон.Про»В и «Кордон.Про»В+ (далее по тексту — комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений углов между осью комплекса и направлением на ТС в зоне контроля в автоматическом режиме.
Конструктивно комплексы состоят из основного блока (ОБ) и блока питания. ОБ включает в себя процессорный модуль с установленным специальным программным обеспечением (ПО), видеокамеру, модуль приема навигационных сигналов, устройства связи и коммутации, модуль климат контроля.
В состав комплексов входит один из двух типов блоков питания: БПФ (содержит устройство бесперебойного питания) и EPFK (не содержит устройства бесперебойного питания). Возможно также включение в состав комплекса аккумуляторного бокса для электропитания без подключения к сети.
Принцип действия комплекса при измерении текущего времени основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).
Принцип действия комплекса при измерении угла между осью комплекса и направлением на ТС основан на анализе видеоизображения объектов априорно известной формы (государственных номерных знаков ТС). Анализ видеоизображения позволяет определить расположение ТС в контролируемой зоне по полосам движения.
Комплекс осуществляет автоматическое распознавание знаков государственной регистрации ТС и их привязку к точкам расположения ТС на дорожном полотне, фиксацию времени получения кадра в сохраняемой с ним подписи.
Комплексы «Кордон. Про»В и «Кордон. Про»В+ различаются характеристиками применяемых объективов видеокамер, что позволяет обеспечивать зоны контроля разных размеров.
Комплексы могут использоваться при стационарном (на дорожных конструкциях) или передвижном (на штативах, треногах) размещениях.

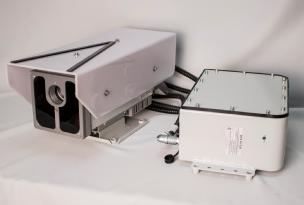

Общий вид комплексов представлен на рисунке 1.
«Кордон.Про»В с блоком питания EPFK «Кордон.Про»В+ с блоком питания БПФ
Рисунок 1 — Общий вид комплексов
Рисунок 2 — Места пломбирования и нанесения знака утверждения типа Программное обеспечение
Места пломбирования и нанесения знака утверждения типа представлены на рисунке 2.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SimFWCordon Pro |
| Номер версии (идентификационный номер) ПО | 4.0 |
| Цифровой идентификатор ПО | 983d347e0dcf3fdfb45ec757433d23f719c91214 |
Защита ПО и результатов измерений от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.
Уровень защиты ПО — «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU), мкс | ±5 |
| Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с | ±1 |
| Диапазон измерений угла между осью комплекса и направлением на ТС, ° - «Кордон. Про»В - «Кордон. Про»В+ | от -7,5 до +7,5 от -12,5 до +12,5 |
| Пределы допускаемой абсолютной погрешности измерений угла между осью комплекса и направлением на ТС*, ° | ±2 |
| * Примечание — Погрешность измерений нормируется в пределах зоны контроля комплекса | |
| Наименование характеристики | Значение |
| Напряжение питания от источника переменного тока частотой 50 Гц, В | от 90 до 300 |
| Напряжение питания от источника постоянного тока, В | от 10 до 15 |
| Габаритные размеры, мм, не более: а) ОБ | |
| длина | 460 |
| ширина | 180 |
| высота | 200 |
| б) блок питания БПФ | |
| длина | 350 |
| ширина | 230 |
| высота | 140 |
| в) блок питания EPFK | |
| длина | 300 |
| ширина | 100 |
| высота | 90 |
| Масса, кг, не более: | |
| а) ОБ | 5,7 |
| б) блок питания БПФ | 4,3 |
| в) блок питания EPFK | 2,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -55 до +60 |
| - относительная влажность при t +25 °С, %, не более | 98 |
| Время непрерывной работы, ч | круглосуточное |
| Зона контроля: - угол между осью комплекса и направлением на ТС, ° | |
| «Кордон.Про»В | от -7,5 до +7,5 |
| «Кордон.Про»В+ | от -12,5 до +12,5 |
| - расстояние от места установки комплекса до ТС, м | |
| «Кордон. Про»В | от 10 до 80 |
| «Кордон.Про»В+ | от 10 до 40 |
наносится на титульный лист формуляра ГДЯК 464965.045 ФО и руководства по эксплуатации ГДЯК 464965.045 РЭ типографским методом, а также на корпус основного блока с помощью металлографической этикетки.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный с видеофиксацией в составе: - основной блок - блок питания - комплект кабелей | «Кордон.Про»В или «Кордон. Про»В+ EPFK или БПФ | н' н' н' шшш |
| Монтажно-эксплуатационный комплект в составе: - оснастка для установки и крепления блоков комплекса, - съемный утеплитель *, - съемная антивандальная защита *, - приемник навигационный спутниковый «Полюс», (Регистрационный № 75799-19) * | 1 шт. | |
| Руководство по эксплуатации | ГДЯК 464965.045 РЭ | 1 экз. |
| Руководство по установке и настройке. Стационарное размещение | ГДЯК 464965.046 РЭ | 1 экз. |
| Руководство по установке и настройке. Передвижное размещение | ГДЯК 464965.047 РЭ | 1 экз. |
| Формуляр | ГДЯК 464965.045 ФО | 1 экз. |
| Методика поверки | ГДЯК 468784.032 МП | 1 экз. на поставляемую партию |
| Примечание —* Поставляется по дополнительной заявке | ||
осуществляется по документу ГДЯК 468784.032 МП «Комплексы измерительные с видеофиксацией «Кордон. Про»В, «Кордон. Про»В+. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 17 мая 2019 года.
Основные средства поверки:
- частотомер электронно-счетный Ч3-85/5 (регистрационный № 56478-14 в Федеральном информационном фонде по обеспечению единства измерений);
- модуль приема сигнала точного времени «DF01» (регистрационный № 60327-15 в Федеральном информационном фонде по обеспечению единства измерений);
- дальномер лазерный GLM 250VF (регистрационный № 44551-10 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки комплекса наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31 июля 2018 года
ТУ 26.51.66-041-31002820-2018. Комплексы измерительные с видеофиксацией «Кордон.Про»В, «Кордон.Про»В+. Технические условия
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
