Государственный реестр средств измерений

Каналы измерительные стендов контроля параметров электроприводной арматуры Крона-517М, 76943-19

Каналы измерительные стендов контроля параметров электроприводной арматуры «Крона-517М» (далее - ИК) предназначены для измерений переменного и постоянного напряжения, силы переменного тока и интервалов времени.
Карточка СИ
Номер в госреестре 76943-19
Наименование СИ Каналы измерительные стендов контроля параметров электроприводной арматуры
Обозначение типа СИ "Крона-517М"
Изготовитель Общество с ограниченной ответственностью Научно-производственный комплекс «КРОНА» (ООО НПК «КРОНА»), г. Пенза
Год регистрации 2019
Срок свидетельства 23.12.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Каналы измерительные стендов контроля параметров электроприводной арматуры «Крона-517М» (далее - ИК) предназначены для измерений переменного и постоянного напряжения, силы переменного тока и интервалов времени.

Описание

ИК являются составной частью стендов, которые выполнены в виде переносных приборов.

В состав ИК стендов контроля параметров электроприводной арматуры «Крона-517М» входят:

•    ПЭВМ;

•    блок преобразования напряжения (БПН);

•    адаптеры для бесконтактного измерения токов (АТБ), выполненные на основе токовых клещей.

ИК в составе стендов обеспечивают:

•    измерения и регистрацию переменных среднеквадратичных значений (СКЗ) напряжений 220/380 В частотой 50 Гц в диапазоне от 0 до 425 В в цепях питания электродвигателя (по трём каналам);

•    измерения и регистрацию постоянных и переменных СКЗ напряжений в цепях концевых, промежуточных, моментных выключателей (по четырем каналам);

•    измерения и регистрацию постоянных и переменных СКЗ напряжений с выходов внешних датчиков (по двум каналам);

•    измерения и регистрацию силы переменного СКЗ тока в цепях питания электродвигателя с помощью АТБ (по трем каналам);

•    измерения и регистрацию значений интервалов времени в диапазоне от 0,1 до 500 с в цепях концевых, промежуточных, моментных выключателей (по четырем каналам);

•    гальваническую изоляцию входных сигналов от выходных цепей и цепей питания, а также межканальную гальваническую изоляцию.

Стенды совместно с ИК позволяют:

•    принимать сигналы, удаленные от блока преобразования напряжения на расстоянии до пяти метров;

•    определять условия начала записи;

•    определять условия окончания записи;

•    отображать необходимую информацию;

•    проверять работоспособность в режиме самоконтроля.

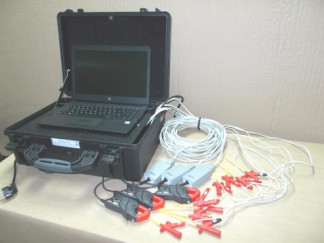

Внешний вид стендов с ИК, место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1.

Программное обеспечение

б) в)

Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ИК в целом.

Метрологически значимая часть ПО включает файлы: measure.dll, K517m.bio. Идентификационные данные метрологически значимого ПО указаны в таблице 1.

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

measure.dll

K517m.bio

Номер версии (идентификационный номер) ПО

1.2

1.2

Цифровой идентификатор ПО

296D3E8B

A1D94641

Алгоритм вычисления контрольной суммы

CRC32

CRC32

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений напряжения переменного тока, В

от 0 до 7 от 0 до 425

Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, %

±0,5

Диапазоны измерений напряжения постоянного тока, В

о 0 до 10 от 0 до 600

Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, %

±0,5

Диапазоны измерений силы переменного тока, А

от 0 до 1,25 от 0 до 2,5 от 0 до 5 от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 200

Пределы допускаемой приведенной погрешности измерений силы переменного тока, %

±1

Диапазоны измерений интервалов времени, с

от 0,1 до 500

Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс

± (1,5-10-5-t +0,1)

Примечания: При определении приведенной погрешности нормирующим значением является верхнее значение диапазона измерений.

Наименование характеристики

Значение

Изоляция цепей питания в нормальных условиях выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц действующим значением, кВ

1,5

Электрическое сопротивление изоляции цепей питания в нормальных условиях, МОм, не менее

20

Максимальная потребляемая мощность, В-А, не более

10

Габаритные размеры (ширинахглубинахвысота), мм, не более

480x395x198

Масса (в базовом исполнении, см. таблицу 4), кг, не более

11,5

Нормальные условия:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

-    напряжение питания переменного тока, В

-    частота напряжения питания, Гц

от 15 до 25 от 30 до 80 от 84 до 106 (от 630 до 795) от 187 до 242 от 49 до 51

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре +25 °С, %, не более

-    атмосферное давление, кПа (мм рт. ст.)

-    напряжение питания переменного тока, В

-    частота напряжения питания, Гц

от +10 до +35 80

от 84 до 106,7 (от 630 до 800) от 187 до 242 от 49 до 51

Время непрерывной работы, ч, не более

8

Знак утверждения типа

наносится фотохимическим или печатным способом в верхнем правом углу на передней панели стенда с ИК и в верхний правый угол титульного листа руководства по эксплуатации печатным способом.

Комплектность

Комплект поставки представлен в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество,

шт./экз.

1

2

3

Стенд контроля параметров электроприводной арматуры «Крона-517М»

НПКР 2.758.016

1

в составе:

Блок преобразования напряжения

НПКР 3.051.004

1

ПЭВМ с установленным программным обеспечением НПКР 00197-01 12

-

1*

Адаптер тока бесконтактный АТБ -5/100 А

НПКР 2.727.049

1

НПКР 2.727.049-01

1

НПКР 2.727.049-02

1

1

2

3

Адаптер тока бесконтактный АТБ -200 А

НПКР 2.727.049-03

1**

НПКР 2.727.049-04

1**

НПКР 2.727.049-05

1**

Жгут АТБ

НПКР 6.644.059

3

Кабель сетевой

250 В; 10 А; 1,8 м

1

Кабель интерфейсный

НПКР 6.644.229

1

Комплект принадлежностей

Зажим

1000V, CATIII, max.2A

9

Адаптер вибрации, АВ со своим паспортом

НПКР 2.727.016

**

Блок питания Power Bank (Li-Pol, 19 В)

-

**

Блок автономного питания БАП со своим паспортом

НПКР 5.087.004

**

Плата переходник К338

НПКР 5.105.106

1

Блок самоконтроля БСМК

НПКР 5.189.018

1

Жгут самоконтроля каналов Входы ±10 В

НПКР 6.644.211

1

Вилка

DB-9М

2

Программа загрузочного модуля на CD-ROM

НПКР 00197-01 12

1

Эксплуатационная документация

Ведомость эксплуатационных документов

НПКР 2.758.016 ВЭ

1

Руководство по эксплуатации

НПКР 2.758.016 РЭ

1

Руководство оператора

НПКР 00197-01 34

1

Методика поверки

НПКР 2.758.016 МП

1

Примечания: * тип ПЭВМ согласуется с Заказчиком;

** поставка опционально, по требованию заказчика.

Поверка

осуществляется по документу НПКР 2.758.016 МП «Каналы измерительные стенда контроля параметров электроприводной арматуры «Крона-517М», утвержденному ФБУ «Пензенский ЦСМ» 20 сентября 2019 г.

Основные средства поверки:

-    устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 (регистрационный номер 35739-08 в Федеральном информационном фонде);

-    калибратор универсальный Fluke 5520A (регистрационный номер 23346-02 в Федеральном информационном фонде);

-    амперметр цифровой СА3010/3 (регистрационный номер 27219-04 в Федеральном информационном фонде);

-    вольтметр универсальный В7-54/2 (регистрационный номер 15250-12 в Федеральном информационном фонде);

-    генератор сигналов специальной и произвольной формы DG1011 (регистрационный номер 36589-07 в Федеральном информационном фонде);

-    трансформатор тока лабораторный ТЛЛ-0,66-1 (регистрационный номер 42505-09 в Федеральном информационном фонде);

-    частотомер электронно-счетный Ч3-54 (регистрационный номер 41186-09 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

Приказ Росстандарта № 2091 от 1.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»

Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в

2    9

диапазоне частот от 110 до 2 10 Гц»

Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Стенд контроля параметров электроприводной арматуры «Крона-517М». Технические условия. ТУ 4343-317-27756312-08

Зарегистрировано поверок 16
Поверителей 1
Актуальность данных 08.12.2024
