| Номер в госреестре | 76954-19 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | серии АКИП-1375 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные серии АКИП-1375 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок. Нагрузки обеспечивают работу в режимах стабилизации силы тока и напряжения, мощности и электрического сопротивления.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с питанием от сети переменного тока.
Нагрузки изготавливаются в следующих модификациях: АКИП-1375/1, АКИП-1375/1Е, АКИП-1375/2, АКИП-1375/2Е. Модификации отличаются максимальной электрической мощностью и разрешением при измерении напряжения и силы тока.

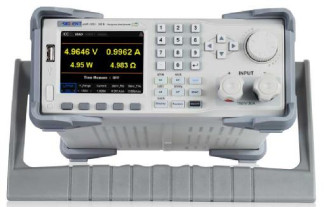

На рисунке 1 представлен общий вид нагрузок и место нанесения знака утверждения
типа.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок предусмотрена пломбировка. Опломбирование осуществляется путем нанесения наклейки на стык панелей корпуса нагрузки. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема пломбировки приведена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение нагрузок установлено на внутренний контроллер и служит для управления режимами работы, задания параметров, осуществления дистанционного управления.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АКИП-1375 |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.19R1 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| Максимальная мощность, Вт | ||
| - АКИП-1375/1, АКИП-1375/1Е | 200 | |
| - АКИП-1375/2, АКИП-1375/2Е | 300 | |
| Минимальное рабочее напряжение, В | ||
| - при силе тока 5 А | 0,15 | |
| - при силе тока 30 А | 0,9 | |
| Режим стабилизации напряжения | ||
| Диапазоны установки стабилизируемого значения напряжения, В | от 0 до 36 | от 0 до 150 |
| Разрешение, мВ | 1 | |
| Наименование характеристики | Значение |
| Пределы допускаемой основной^ абсолютной погрешности установки стабилизируемого значения напряжения, В | ±(5 10-4Цуст+2,5 10-4Цпр) |
| Пределы допускаемой дополнительной температурной2-* абсолютной погрешности установки стабилизируемого значения напряжения, В/°С | ±5 10-5Цуст |
| Режим стабилизации силы тока | |
| Диапазоны установки стабилизируемого значения силы тока, А | от 0 до 5 от 0 до 30 |
| Разрешение, мА | 1 |
| Пределы допускаемой основной абсолютной погрешности установки стабилизируемого значения силы тока, А - АКИП-1375/1, АКИП-1375/2 - АКИП-1375/1Е, АКИП-1375/2Е | ±(5 10-41уст+5 10-41пр) ±(110-31уст+110-31пр) |
| Пределы допускаемой дополнительной температурной абсолютной погрешности установки стабилизируемого значения силы тока, А/°С | ±110-41уст |
| Режим стабилизации сопротивления | |
| Диапазон установки стабилизируемого значения сопротивления, Ом | от 0,03 до 1104 |
| Пределы допускаемых действительных значений установки стабилизируемого значения сопротивления, Ом - в диапазоне от 0,05 до 10 Ом - в диапазоне св. 10 до 1104 Ом | 1/(S±(110-4S+0,08)) 1/(S±(110-4S+0,0008)) |
| Режим стабилизации мощности3* | |
| Верхний предел установки стабилизируемого значения мощности, Вт - АКИП-1375/1, АКИП-1375/1Е - АКИП-1375/2, АКИП-1375/2Е | 200 300 |
| Разрешение, мВт | 10 |
| Пределы допускаемой абсолютной погрешности установки стабилизируемого значения мощности, Вт | ±(1•10-4•Pуст+1•10-4•Pпр) |
| Примечания - здесь и далее 1) При нормальных условиях измерения 2) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения 3) Напряжение на входе и сила тока в нагрузке должны быть не менее 10 % от выбранного предела напряжения и силы тока Цуст - установленное значение стабилизируемого напряжения, В Цпр - верхний предел установки стабилизируемого значения напряжения для выбранного диапазона, В 1уст - установленное значение стабилизируемой силы тока, А 1пр - верхний предел установки стабилизируемого значения силы тока для выбранного диапазона, А S - значение проводимости, полученное расчетным способом из установленного значения сопротивления Яуст: S=1/Rуст, См Руст - установленное значение стабилизируемой мощности, Вт Рпр - верхний предел установки стабилизируемого значения мощности, Вт | |
| Наименование характеристики | Значение | |
| Измерение параметров | ||
| Диапазоны измерений напряжения, В | от 0 до 36 | от 0 до 150 |
| Разрешение, мВ - АКИП-1375/1, АКИП-1375/2 - АКИП-1375/1Е, АКИП-1375/2Е | 0,1 1 | 1 1 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения, В - АКИП-1375/1, АКИП-1375/2 - АКИП-1375/1Е, АКИП-1375/2Е | ±(2,5 10'4 Цизм+2,5 10-4 Цпр) ±(5 10-4Цизм+2 10-4Цпр) | |
| Пределы допускаемой дополнительной температурной абсолютной погрешности измерений напряжения, В/°С | ±2 10-5Цизм | |
| Диапазоны измерений силы тока, А | от 0 до 5 | от 0 до 30 |
| Разрешение, мА - АКИП-1375/1, АКИП-1375/2 - АКИП-1375/1Е, АКИП-1375/2Е | 0,1 1 | 1 1 |
| Пределы допускаемой основной абсолютной погрешности измерений силы тока, А - АКИП-1375/1, АКИП-1375/2 - АКИП-1375/1Е, АКИП-1375/2Е | ±(2,5 10-31изм+5 10-41пр) ±(3 10-3- 1изм+5 10-4- 1пр) | |
| Пределы допускаемой дополнительной температурной абсолютной погрешности измерений силы тока, А/°С | ±5 10-51изм | |
| Верхний предел измерений мощности, Вт - АКИП-1375/1, АКИП-1375/1Е - АКИП-1375/2, АКИП-1375/2Е | 200 300 | |
| Разрешение, мВт | 10 | |
| Пределы допускаемой абсолютной погрешности измерений мощности, Вт | ±(110-3Ризм+110-3Рпр) | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84,0 до 106,7 | |
| Примечания - здесь и далее Цизм - измеряемое значение напряжения, В 1изм - измеряемое значение силы тока, А Ризм - измеряемое значение мощности, Вт | ||
Таблица 3 - Основные технические характеристики и условия применения
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа | от 0 до +40 80 от 84,0 до 106,7 |
| Напряжение сети питания, В, (±10 %) (переключаемое) | 110 220 |
| Частота сети питания, Гц (±5 %) | 50; 60 |
| Потребляемая мощность, Вт, не более | 20 |
| Масса, кг, не более | 5,8 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 256x115x410 |
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность нагрузок
| Наименование и обозначение | Обозначение | Количество, шт. |
| Нагрузка электронная серии АКИП-1375 | 1 | |
| Сетевой кабель | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | ПР-24-2019МП | 1 |
осуществляется по документу ПР-24-2019МП «ГСИ. Нагрузки электронные серии АКИП-1375. Методика поверки», утвержденному АО «ПриСТ» 23 августа 2019 г.
Основные средства поверки:
- источник питания постоянного тока АКИП-1146-200-60 (регистрационный номер в Федеральном информационном фонде № 65409-16);
- вольтметр универсальный В7-78/1 (регистрационный номер № 69742-17, 3 разряд по ГОСТ 8.027-2001);
- шунты токовые PCS-71000 (регистрационный номер № 61767-15, 3 разряд по поверочной схеме, утвержденной Приказом Росстандарта 15.02.2016 г. № 146).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация изготовителя
