| Номер в госреестре | 76956-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в модификациях ТФЗМ 110Б-1 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1, отличающихся друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток, номинальной вторичной нагрузки и условиями эксплуатации.

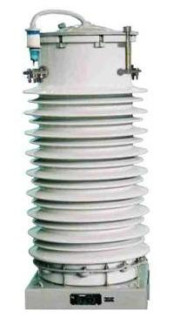

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики Тф | )ЗМ 110Б-1 У1 | |
| Значение для заводских номеров | ||
| Наименование характеристики | 62612, 62614, 62627, 62610, 62625, 62613, 62611 | 62500, 62499, 62502, 62519, 62524, 62509 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 300 | 200 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
| Таблица 2 - Метрологические характеристики Тф | )ЗМ 110Б-Ш У1 | ||
| Наименование характеристики | Значение для заводских номеров | ||
| 236, 192, 266 | |||
| Номинальное напряжение, кВ | 110 | ||
| Номинальный первичный ток 11ном, А | 750 | ||
| Номинальный вторичный ток 12ном, А | 1 | ||
| Номинальная частота Гном, Гц | 50 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,5 | ||
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | ||
| Таблица 3 - Метрологические характеристики Тф | )ЗМ 110Б-1У У1 | ||
| Наименование характеристики | Значение для заводских номеров | ||
| 11269, 11273, 12097, 12081, 12080 | 14099, 14095, 14097, 14094, 14098, 14096 | 13917, 13864, 13868, 13915, 13916, 13913 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 750 | 600 | 600 |
| Номинальный вторичный ток 12ном, А | 1 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2 | 0,2S | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 |
| Таблица 4 - Метрологические характеристики Тф | )ЗМ 110Б-IУ ХЛ1 | ||
| Наименование характеристики | Значение для заводских номеров | ||
| 11141, 12083, 11142, 11140, 11139, 11138 | |||
| Номинальное напряжение, кВ | 110 | ||
| Номинальный первичный ток 11ном, А | 500 | ||
| Номинальный вторичный ток 12ном, А | 1 | ||
| Номинальная частота Гном, Гц | 50 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,2 | ||
| Номинальная вторичная нагрузка | 30 | ||
(с коэффициентом мощности cos ф = 0,8), В-А
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для ТФЗМ 110Б-1У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1 для ТФЗМ 110Б-1У ХЛ1 | от -45 до +40 от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 6 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 110Б-1 У1 | 13 шт. |
| Трансформатор тока | ТФЗМ 110Б-Ш У1 | 3 шт. |
| Трансформатор тока | ТФЗМ 110Б-1У У1 | 17 шт. |
| Трансформатор тока | ТФЗМ 110Б-1У ХЛ1 | 6 шт. |
| Паспорт | ТФЗМ 110Б-1 У1 | 13 экз. |
| Паспорт | ТФЗМ 110Б-Ш У1 | 3 экз. |
| Паспорт | ТФЗМ 110Б-1У У1 | 17 экз. |
| Паспорт | ТФЗМ 110Б-1У ХЛ1 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
