| Номер в госреестре | 76959-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | GE12S, GE24S |
| Изготовитель | "Ritz Messwandler Dresden GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения GE12S, GE24S (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения заземляемые, выполнены в виде опорной конструкции. Трансформаторы напряжения содержат магнитопроводы, первичную и вторичную обмотки и предназначены для установки внутри помещения, с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в клеммную колодку на основании трансформатора. На основании имеются отверстия для крепления трансформатора и клемма заземления. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Трансформаторы напряжения изготовлены в модификациях GE12S, GE24S, отличающихся друг от друга значениями номинального напряжения первичной обмотки и номинальной мощностью основной вторичной обмотки.

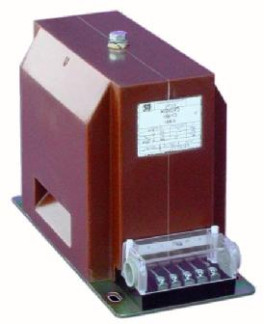

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики GE12S
| Наименование характеристики | Значение для заводских номеров |
| 30414225, 30414226, 30414227 | |
| Номинальное напряжение первичной обмотки U^c*, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки U2to№ В | 100/V3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 10 |
Таблица 2 - Метрологические характеристики GE24S
| Наименование характеристики | Значение для заводских номеров | ||
| 30454782, 30454783, 30454784, 30460695, 30460696, 30460697, 30454788, 30454789, 30454790, 30460701, 30460702, 30460703 | 30414228, 30414229, 30414230, 30414238, 30414237, 30414239 | 30462358, 30462359, 30462360, 30462364, 30462365, 30462366, 30462370, 30462371, 30462372, 30462376, 30462377, 30462378 | |
| Номинальное напряжение первичной обмотки U^™, кВ | 10/V3 | 20/V3 | 20/V3 |
| Номинальное напряжение вторичной обмотки U^™, В | 100/V3 | 100/V3 | 100/V3 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности основной вторичной обмотки | 0,5 | 0,5 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 75 | 40 | 75 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +45 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | GE12S | 3 шт. |
| Трансформатор напряжения | GE24S | 30 шт. |
| Паспорт | GE12S | 3 экз. |
| Паспорт | GE24S | 30 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения GE12S, GE24S
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
