| Номер в госреестре | 76964-19 |
| Наименование СИ | Преобразователи искробезопасные |
| Обозначение типа СИ | MTL660 |
| Изготовитель | "Eaton Electric Ltd.", Великобритания; Производственная площадка "Fluidwell bv", Нидерланды |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи искробезопасные MTL660 (далее - преобразователи) предназначены для преобразований сигналов силы постоянного тока, полученных от первичных преобразователей (температуры, давления, влажности, расхода, уровня), в цифровой код и отображения значений преобразуемой физической величины.
Принцип действия преобразователей основан на преобразовании унифицированного сигнала постоянного тока в цифровой код с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом 4-х разрядном индикаторе.
Преобразователи изготавливаются следующих модификаций: MTL661, MTL661B, MTL661-ABS, MTL662, MTL662B, MTL663, MTL663B, MTL665, MTL665B. Модификации преобразователей различаются по конструктивному исполнению, материалу корпуса и по способу монтажа.
Конструктивно преобразователи выполнены в пластмассовом (ABS) корпусе (модификация MTL661-ABS), в корпусе из стекловолокна (GRP) (модификации MTL663, MTL663B) или в алюминиевом корпусе (модификации MTL661, MTL661B, MTL662, MTL662B, MTL665, MTL665B). На лицевой панели преобразователей размещён 4-х разрядный цифровой жидкокристаллический дисплей и кнопки программирования преобразователя. Клеммы для подключения питания и первичных преобразователей размещены на задней панели (у модификаций MTL665, MTL665B) или внутри защитного корпуса (у модификаций MTL661, MTL661B, MTL661-ABS, MTL662, MTL662B, MTL663, MTL663B). Модификации преобразователей с индексом «В» имеют дисплей с подсветкой.
Преобразователи модификаций MTL662, MTL662B, MTL665, MTL665B предназначены для щитового монтажа, а преобразователи модификаций MTL661, MTL661B, MTL661-ABS, MTL663, MTL663B - для монтажа в полевых условиях.

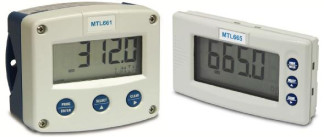

Общий вид преобразователей представлен на рисунке 1.
а) модификации MTL661, MTL661B, б) модификации MTL665, MTL665B
MTL661-ABS, MTL663, MTL663B, MTL662, на примере модификации MTL665 MTL662B на примере модификации MTL661
Рисунок 1 - Общий вид преобразователей искробезопасных MTL660
Пломбирование преобразователей не предусмотрено.
Программное обеспечение (ПО) преобразователей является встроенным и метрологически значимым.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 03.01.хх |
| Номер версии (идентификационный номер ПО), не ниже | 03.01.02 |
Уровень защиты ПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон преобразований силы постоянного тока, мА | от 4 до 20 |
| Диапазон выходных сигналов, цифровой код | от -99999 до +199999 |
| Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований силы постоянного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований, вызванной изменением температуры окружающей среды от нормальной на каждый 1 оС, % | ±0,01 |
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Параметры питания | 2-х проводная токовая петля от 4 до 20 мА |
| Время установления рабочего режима, мин, не более | 5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), % | от +15 до +25 от 5 до 99 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), % | от -25 до +70 от 5 до 99 |
| Габаритные размеры (длинахвысотахширина), мм, не более: - для модификаций MTL661, MTL661B, MTL663, MTL663B - для модификаций MTL662, MTL662B - для модификации MTL661-ABS - для модификаций MTL665, MTL665B | 130x120x75 130x120x45 130x114x71 144x72x46 |
| Масса, г | от 300 до 825 |
| Маркировка взрывозащиты | 1 Ex ia IIC T4 Gb X |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на наклейку, размещенную на задней панели, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь искробезопасный MTL660 | - | 1 шт. |
| Монтажные приспособления (по дополнительному заказу) | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-133-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-133-19 «Преобразователи искробезопасные MTL660. Методика поверки», утвержденному ООО «ИЦРМ» 18.10.2019 г.
Основное средство поверки:
- калибратор электрических сигналов СА100 (регистрационный номер в Федеральном информационном фонде 19612-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
